В городской квартире можно найти не так уж и много изделий, выполненных с помощью заклёпок. А вот в сельском доме или гараже мастеровому человеку эти элементы крепежа всегда могут оказаться кстати. Но в случае их отсутствия не стоит отчаиваться, так как сделать заклёпку нетрудно своими руками. При этом она будет ничем не хуже заводской и по надёжности, и по сроку службы.
Если человеку потребовалось большое количество такого крепежа, то выгодней самостоятельно заняться его изготовлением из алюминиевой либо медной проволоки. Делают заклёпки и из латунной проволоки, но под рукой она бывает редко.
Для большого объёма крепежа лучше изготовить специальное приспособление, которое с натяжкой можно назвать станком по изготовлению заклёпок.
Инструмент представляет собой толстый стальной брусок, в котором высверливаются отверстия разного диаметра и глубины (по размерам необходимого крепежа).
Если подходящего металлического бруска нужной толщины нет в наличии, то его можно сделать наборным – скрепить между собой несколько пластин из стальных заготовок с меньшей толщиной (2-5 мм).
Пластины должны иметь одинаковые размеры по длине и ширине. Скрепить их можно с помощью сварки или болтов.
Если понадобится несколько заклёпок, то никакого приспособления делать не стоит – вполне достаточно будет иметь молоток, тиски, плоский напильник и зубило, чтобы нарубить необходимое количество заготовок из проволоки. Иногда могут понадобиться электродрель с набором свёрл разного размера и кернер.
Проволока берётся с таким сечением, чтобы надёжно нести функцию крепежа в качестве заклёпок. Чаще всего используют сечение от 6 до 20 мм, но этот параметр зависит от размеров конструкции, которую нужно будет склепать. Для заклёпок лучше всего подходят жилы электрокабеля.
Неплохой вариант – самодельные заклёпки более тонких диаметров, изготовленные из строительных гвоздей.
Приступать к подготовке заготовок следует после выяснения истинных размеров, необходимых для качественного результата последующих заклёпочных работ. Следует точно знать толщину соединения деталей, которые нужно склепать, чтобы сделать расчёт правильной длины заготовки, учитывая её обработку под закладную головку и замок.
Если соединение сложное, и требуются разные длины заклёпочного материала, то лучше выполнить чертёж, на котором отметить все места с указанием толщины соединения в готовом виде, а уже из этого исходить в расчётах о длине заготовок.
По схеме будет понятно, сколько потребуется заготовок для каждой длины. Далее с помощью зубила и молотка нарубить из проволоки заготовки с запасом по количеству.
Изготовление заклёпок состоит из ряда операций. Сначала – о том, как сделать заклёпку из проволоки со станком.
- Подбираем на станке отверстие, подходящее по диаметру и длине для нужной нам заготовки. Заготовка должна иметь достаточную длину выступающей части, из которой предстоит сформировать закладную головку.
- Путём постукивания молотком по выступающей части проволоки формируем головку. Сначала сплющиваем торец проволоки ударами сверху, чтобы образовалась шляпка, как у гвоздя, а затем обрабатываем эту шляпку постукиваниями с боковых сторон, придавая ей сферический вид.
- После формирования головки подправим результат напильником, если это имеет значение для внешнего вида соединяемой конструкции.
- Извлекаем заготовку из отверстия и обрабатываем противоположный головке торец (выровнять напильником или точилом).
При изготовлении заклёпки без станка производятся точно такие же действия, что и с ним, только заготовка зажимается в любом другом приспособлении, например, в тисках. Все остальные операции проделываются в той же очерёдности, что и на станке.
Иногда необходимо изготовить заклёпки с плоскими или потайными головками. В последнем случае также можно воспользоваться приспособлением, о котором упоминалось выше.
Для этого нужно высверлить ещё столько отверстий в бруске, сколько требуется – их делают более глубокими по сравнению с длиной потайных заклёпок. Эти отверстия затем следует расширить сверху под конус сверлом с диаметром, несколько большим, нежели сами отверстия (под головку).
Вот в эти вновь подготовленные отверстия и вставляются заготовки, длину которых подбирают под глубину отверстия плюс небольшой выступ на головку. Остаётся только постучать молотком по торцу проволоки, заполняя сплющиванием подготовленное ложе для головки так, чтобы она не выступала над поверхностью станка.
Заклёпки с плоскими головками можно делать по той же технологии, что и предыдущий вариант, но только ложе для формирования этой части изделия высверливается цилиндрическое, а не коническое.
Самодельную заклёпку небольшого диаметра, состоящую из двух частей – закладной и замковой – удобно делать из пары гвоздей. Для этого один из гвоздей берётся большего диаметра – в его стержне высверливается отверстие на 0,1 мм меньше диаметра второго гвоздя.
Он будет нести функцию замка будущей заклёпки.
Второй гвоздь, стержень которого должен иметь меньшую длину, чем глубина отверстия замка, затачивается на торце под конус. Шляпки гвоздей – это уже готовые головки, только нужно будет немного шлифануть для вида. Отверстие в соединении, для которого готовилась такая заклёпка, сверлится по размеру диаметра замковой части крепежа.
Для более качественного и эффективного изготовления самодельных заклёпок нужно прислушаться к некоторым рекомендациям.
- Сферические головки готовых изделий всегда легко преобразовать в головки нужной формы путём стачивания или механического воздействия.
- Перед высверливанием отверстия в стержне замковой части заклёпки необходимо керном наметить центр для точной установки сверла.
- Для шлифовки головок и торцов изделий можно использовать дрель, вставляя заготовки в патрон инструмента, а при вращении упирая их в точильное приспособление.
- Если планируется большой объём работы по изготовлению заклёпок, самым верным решением будет сделать для этого приспособление и даже купить готовый станок. В противном случае работа растянется надолго.
Как сделать заклепки своими руками, смотрите далее.
Заклёпки. Имитация и изготовление
*** Сергей SO65LO в своей работе с длинным предлинным названием Термометр наружный или первый шаг к созданию домашнего гидрометеорологического центра.
пользуется этим способом: ***
Алексей AlD в своей работе «Проект ЛУНА-25 П» для имитации заклёпок использовал вот такое приспособление:
Похожую технологию, но с использованием клещей для обжима наконечников и клемм, предложил Сергей winger98 в публикации Неожиданная находка…(имитация заклёпок)
***
А вот какой интересной технологией (клёпка в труднодоступных местах) поделился Пётр Snipe подглядев её у Tringle. О ней он пишет в Стимпанк-флешка от Tringle (часть 2):
Это для клепки — без резьбы обойтись оказалось нереально сложно. Получилось вот что. ***
Неожиданным способом пользовался Раду (Profiler) в работе Паровым ёршом
Поход в ближайший нейлшоп привез мне несколько пакетов со стразами разных размеров, а они отлично подходят для имитации клепки ***
Нет заклёпок — используйте подручный материал!
*** В BiO сфере Игорь uFo_LoG использует латунные гвоздики: ***
А Дмитрий (dkart) в Steampunk Clock 2. использовал «гвоздики» ещё мельче:
Клепки — из головок латунных булавок. ***
Самостоятельное изготовление заклёпок
*** Нелёгкий путь выбрал Савелий Savely в проекте Непотопляемая флэшка 🙂 … выточенные надфилем из антенны. ***
AlexS в проекте Медно латунные гогглы использует дрель:
Из пяти миллиметровой проволоки вытачиваю заклёпки ***
похожим способом пользуется Allan в мастер-классе ворклокинг флешки 6
зажимаю в цанге сверлилки, вместо резака обтачиваю заготовку канцелярским ножом и надфилем а потом придаю округлости краям ***
Если вам нужна заклёпка нетрадиционного размера, то попробуйте воспользоваться способом steamimpactor(а), который описан в
Ворклог «Dieselpunk Vision» of Steamimpactor ***
Очень подробно описал создание заклёпки «с нуля» JerryZild в «Steam eyes» для конкурса «STEAMPUNK-VISION 3D» — Вторая часть Вкратце это выглядит так:
Зажимаю в тиски с предварительно просверленным отверстием под заклепку, откусываю лишнее: Формирую молотком головку: ***
А если вам необходимы заклёпки «впотай», то нужно чуть рассверлить край отверстия (в предыдущей фотографии) сверлом бОльшего диаметра. Получится приспособление похожее на то, которым пользуется SO65LO
***
Можете сделать заклёпку по методу FD711(а), описанному в Спичечный коробок, часть 1 (ворклог)
Изготавливаем из медной проволоки 1,2 мм. 4 клёпки. Такого типа клёпки необходимы будут далее в работе (будет изменяться их длина). ***
А при достаточной сноровке и удачливости, можно использовать просто отрезки медной проволоки, как это делал majormc в Гогглы «Plaque». Release.
Тонких заготовок клепок найти не удалось (все в Китай продано), используем отрезки медного провода: Получилась вот такая вот штука: ***
Специфические заклёпки
Вот и я решил внести свою лепту в залкёпкостроение. Возникла необходимость сделать много заклёпочек, но проволоки подходящего диаметра под рукой не оказалось… Задачка решилась просто, связав в жгут несколько проволочек, я оплавил кончик.
Конечно это не полноценная заклёпка, но для моих целей она вполне годна: ***
Заклёпка может быть и пустотелой (трубчатой), как у Алексея AleksSi в Перстень с шестеренками и хрустальным магическим шаром («Хватит ломать часы!» — часть вторая)
Все детали отполированы и готовы к сборке.Собираю на четырех трубчатых заклепках из медной трубочки 2 мм от холодильника: ***
Поделился своей технологией изготовления пустотелых заклёпок и bamboor в своей публикации «ЗАКЛЁПКИ(начало моих мучений)»
Вот фото го заклёпок: ***
«Секретные» технологии:
Очень интересно решил Pastor_Max проблему отсутствия нужных (но не обычных) заклёпок в топике Made in SamSklepal или самодельно-заводской крепёж. 2. Медная вытяжная заклёпка. (я даже и не подозревал о их существовании) Оббегал кучу магазинов, но такие заклёпки доставляются только на заказ и крупными партиями. А нужно было всего несколько штук. Выход таков: купил заклёпки для диска сцепления, просверлил, вернее досверлил, а стержень позаимствовал у обычной вытяжной заклёпки.
Использование заклепок для клепания металла и других материалов
Сварка — это, конечно, хорошо, но применять ее можно не везде. В таком случае применяется клепка — это механическое соединение деталей при помощи специального крепежа. Крепеж этот называют заклепки, изготавливаются они из разных материалов, бывают разных видов.
Что такое клёпка
Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы.
Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома.
В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.
Вот так выглядит заклепочное соединение
Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы.
В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени.
А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.
Наиболее частое применение в личном хозяйстве
Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.
Виды заклепочных швов
Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.
Виды заклепочных швов: внахлестку и в стык с накладками
По расположению заклепок:
- однорядные;
- двухрядные;
- многорядные.
Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.
Виды заклепок
Что такое заклепка? Это цилиндрический стержень из пластичного металла (может быть полым или нет) с головкой определенной формы на одном конце. Эта головка называется закладной. В процессе установки, за счет сплющивания металла стержня со второй стороны, образуется вторая головка. Она называется замыкающей (закрывающей).
Типы заклепок
Могут быть составные заклепки (например, популярные вытяжные или винтовые), которые состоят из корпуса и стержня. Но суть от этого не меняется: закладная головка упирается в материал, а на другом конце, за счет пластичности металла, формируется вторая головка. Просто она формируется за счет того, что стержень вытягивается и расширенной частью сминает вторую часть.
Типы стержней и закладных головок
Заклепки отличаются формой головки и стержнем. По типу стержня они бывают:
- со сплошным стержнем (высокая нагрузочная способность, но тяжело устанавливаются);
- полупустотелые (часть стержня возле закладной головки сплошная, часть — пустотелая);
- пустотелые (головка и стержень имеют цилиндрическое сплошное отверстие, легко расклепываются, но высокие нагрузки не переносят).
Виды заклепок по типу стержня и закладной головки
Заклепки имеют следующие виды головок (на фото выше):
- Полукруглая (высокая и низкая). Иногда называется еще сферической. Наиболее надежные, создают прочный шов.
- Цилиндрической и конической (плоской). Применяются, если соединение находится в агрессивной среде.
- Потайная и полупотайная. Устанавливаются, когда крепеж не должен выступать над поверхностью. Наиболее ненадежное соединение, используется только при необходимости.
Рядом могут быть установлены разные заклепки
Каждый из видов закладных головок встречается с каждым типом стержня. Подбирают их в зависимости от планируемой нагрузки. На максимальные нагрузки нужны метизы со сплошным стержнем и полукруглой головкой. На не слишком нагруженные швы можно применять и пустотелые, но они не обеспечивают герметичности. Если важна такая характеристика, то ставят полупустотелые.
Типы заклепок
Несмотря на то что сварка стала доступной даже непрофессионалу, клепка не теряет популярности. Ведь не все металлы можно варить, да и сварной шов подвержен коррозии. Поэтому постоянно появляются новые разновидности заклепок, так что полного перечня точно нет. Рассмотрим основные и более популярные.
- Классические или обычные. Универсальные, применяются для всех типов швов. Отличить можно внешне — напоминают грибки.
- Полутрубчатые (стержень наполовину полый). Требуют меньше усилий при установке, но и прочность имеют невысокую. Используются в соединениях с небольшой механической нагрузкой.
Классическая и резьбовая заклепки - Закладные, вытяжные, отрывные или тяговые. Составные (из двух частей) метизы. Хороши тем, что при установке их не надо придерживать со второй стороны шва. Для установки заборов или монтажа кровельных материалов используют именно их.
- Пистонные. Применяются для соединений с малой нагрузкой, делают, в основном, из мягких металлов (алюминий и сплавы, медь).
Гаечные и пистонные заклепки - Резьбовые (гаечные). Для соединения деталей с тонкими стенками (до 0,3 мм). Отличаются тем, что внутренняя часть имеет нарезанную резьбу, наружная — вертикальную насечку, предотвращающую поворот вокруг своей оси. Внутрь закручивается винт, притягивая свободную часть корпуса к месту соединения. Именно так получается — за счет сминания — закрывающая головка.
Это основные виды заклепок, которые применяются в строительстве, машиностроении и в других областях. В каждом из видов есть свои подвиды, отличающиеся в нюансах.
Вытяжные заклепки
Несколько слов скажем отдельно о вытяжных (закладных) заклепках. Они применяются при крепеже профлиста и металлочерепицы. Именно с ними чаще всего приходится сталкиваться при обустройстве участка.
Состоит вытяжная заклепка из трубчатого корпуса и цельного стержня, вставленного внутрь. Они называются составными, так как имеют две независимые части.
Также этот крепеж является усиленным — после установки, часть стержня остается внутри, что повышает прочность соединения.
Как работает вытяжная заклепка
Длина корпуса вытяжной заклепки должна быть больше толщины соединяемых деталей. Она вставляется в проделанное заранее отверстие, после чего заклепочник захватывает стержень, вытягивает его через полый корпус.
На дальнем конце стержня имеется шарик, который формирует замыкающую головку из развальцованного края корпуса.
Лишний стержень удаляется инструментом, но некоторая его часть остается внутри, что делает такое соединение достаточно прочным.
Как понятно из описания, важно правильно подобрать размер заклепки. Слишком короткая не даст сформировать нормальный буртик, что ослабит соединение. Слишком длинный корпус, даст большой люфт, что тоже нехорошо. Так что при подборе этого типа крепежа внимательно смотрите рекомендуемую толщину. Идеально, если ваше соединение приходится на середину диапазона.
Заклепки для соединения рыхлых и мягких материалов
Для соединения мягких и пластичных материалов — пластика, ДСП — перечисленные выше метизы не подходят. Для них есть другой вид аналогичного крепежа. Он отличается не такими большими размерами и меньшей прочностью. Но, при установке, создается меньшее усилие, чтобы не разрушить материалы.
Существуют следующие виды заклепок для соединения пластичных или мягких материалов:
- Лепестковые. При установке корпус заклепки раскрывается на несколько лепестков. Большая площадь контакта такой закрывающей головки позволяет перераспределить нагрузку.
Такие заклепки можно ставить на пластик, ДВП и другие «неметаллы» - Распорная. Это подвид вытяжной, но с надрезами по корпусу. При установке они складываются, образуя тоже своего рода лепестки, но двойные. При этом головка метиза остается на поверхности детали, не углубляясь в материал.
Есть также пластиковые заклепки. Их делают обычно для мебели, иногда для фиксации декоративных панелей. Такие заклепки больше похожи на винтовые. Нижняя часть разрезана на несколько лепестков, внутри имеется резьба, по которой вкручивается стержень. По мере закручивания, стержень раздвигает корпус, который держится за счет силы трения.
Клепание металла
Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки. Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух.
Сам процесс клепки такой:
- вставить заклепку;
- стянуть соединяемые детали;
- сформировать при помощи инструмента замыкающую головку;
- проверить и зачистить соединение.
Так устанавливаются вытяжные заклепки
При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды.
Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии.
Именно эти процессы — сверление и покраска, занимают много времени.
Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.
Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.
Подбор размеров заклепок
Заклепки подбирается исходя из толщины соединяемых металлов. Важны при этом: параметры закладной головки, диаметр стержня.
По диаметру стержня определяется диаметр сверла, которое используется для подготовки отверстия в соединяемых деталях. Примерно определить диаметр заклепки можно удвоив толщину соединяемых деталей.
Длина стержня — не менее 2 диаметров заклепки, причем выступающая часть должна быть не менее 1,25-1,5 от диаметра.
| Диаметр отверстия при точной сборке | 2,1 мм | 2,4 мм | 2,7 мм | 3,1 мм | 3,6 мм | 4,1 мм | 5,2 мм | 6,2 мм | 7,2 мм | 8,2 мм |
| Диаметр отверстия при грубой сборке | 2,3 мм | 2,6 мм | 3,1 мм | 3,5 мм | 4,0 мм | 4,5 мм | 5,7 мм | 6,7 мм | 7,7 мм | 8,7 мм |
Вообще, диаметр стержня заклепки может быть от 1 мм до 36 мм, длинна его может быть от 2 мм до 180 мм. Причем больший диаметр не равнозначен большей прочности соединения. Тут играет роль как материал, из которого он изготовлен, так и его тип (полый или цельный).
Как же выбрать? По характеристикам заклепок. Вы ведь выбираете их под соединение определенных материалов определенной толщины. Примерно знаете и нагрузку, которая будет прилагаться на соединение.
Поэтому при подборе обращайте внимание на то, что рекомендует производитель.
Как подобрать заклепку по толщине скрепляемого материала? По указаниям производителя, но в общем, диаметр стержня должен быть не менее двойной толщины материалов
Обязательно указывается:
- Рекомендуемый диаметр под соединение. Вам остается только подобрать сверло и сделать ровное отверстие без заусенцев.
- Минимальная и максимальная толщина соединяемого пакета. Важно чтобы ваше соединение находилось в указанном диапазоне.
- Усилие на срез. Это та нагрузка, приложенная к соединению перпендикулярно, которую заклепка выдерживает без разрушения.
- Усилие на разрыв. При какой нагрузке вдоль заклепки она разрушится.
Именно усилие на разрыв и срез определяют прочность будущего шва. Чем больше эти значения, тем большие нагрузки выдержит.
Из какого материала должна быть заклепка
Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии. Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно.
Вообще, заклепки делают из таких металлов:
- сталь:
- обычная — марок Ст2, Ст3, Ст10;
- коррозионностойкая Х18Н9Т;
- оцинкованная;
Можно растеряться)) - легированная (нержавеющая) — 9Г2, 304, 316.
- медь МТ и М3;
- алюминиевые сплавы (чаще АД1, Д18);
- алюминиево-магниевые (AlMg2,5; AlMg5; AlMg3),
- латунь (Л63).
При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.
Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.
Как сделать самодельный инструмент для заклепок
Как и все мои вещи, этот проект легкий и дешевый. И работает.
Этот инструмент предназначен для изготовления заклепок диаметром 6 мм, но вы можете увеличить или уменьшить его.
- Инструменты
- Запчасти
- Для заклепок
Дрель (желательно сверло с колонной, но подойдет любая дрель, если у вас устойчивая рука)
Сверло по металлу немного больше диаметра заклепки, который вы хотите сделать. Я использовал 6,5 мм. 6.2 был бы лучше. Головка дешевого молотка 6-миллиметровый пруток из мягкой стали
Товары для изобретателей Ссылка на магазин.
Шаг 1: Вы делаете математику
Выясните, какой длины хотите стержень ваших заклепок. В моем случае мне нужно, чтобы стержень заклепки был 10 мм.
Определите необходимый размер головки заклепки. Обычный расчет для головки заклепки составляет 1,5 х диаметр. Для нашей 6 мм заклепки это будет 9 мм (дух).
Сложите их вместе, и это даст нам глубину основного отверстия.
Шаг 2: Это ваш пилотный этап
Шаг 3: Ты знаешь тренировку
Электроника для самоделок в китайском магазине. Используя пилотное отверстие, просверлите основное отверстие на определенной глубине (здесь 19 мм). Убедитесь, что вы настолько точны, насколько можете. Если у вашей тренировки есть направляющая глубины, хорошо. Если этого не произойдет, вы можете пометить сверло малярной лентой.
Если вы не привыкли сверлить металл, главное — использовать достойное сверло, медленно сверлить и наносить небольшую каплю масла на металл, который вы сверляете. В противном случае тепло от трения может привести к затвердеванию самого пятна, которое вы сверляете, и сделать его невозможным. Не так хорошо …
Инструмент завершен.
Шаг 4: вырезать заготовку заклепки

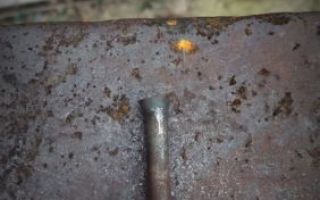

Шаг 5: Сделать заклепку
Существуют различные формы заклепки, на которые вы можете пойти; круглая, плоская, пуговичная, квадратная. Пример здесь слегка расклеен, поскольку он подходит для проекта, над которым я работаю. Пока головка шире вала, она будет работать.
Шаг 6: Что же это за пробная дыра?
Скорее всего, заклепка не захочет выходить из инструмента сама по себе, поскольку тепло и удары заставили ее расширяться.
Переверните инструмент, вставьте старое сверло, аккуратно постучите по нему, чтобы вытолкнуть заклепку.
Шаг 7: Полюбуйтесь на заклепку
Шаг 8: А как насчет другого конца?
Проткни свою заклепку через то, что ты хочешь заклепать. 9 мм должен выступать. Нагрейте паяльной лампой. Ударить его, чтобы сформировать голову, как раньше. Готово.
Источник
Заклепки своими руками
Как сделать заклепки из проволоки своими руками
Очень часто нужно что-то собрать и для этих целей используются заклепки. Их можно купить, а можно сделать из гвоздя или мягких металлов, например, из алюминия и меди. Наиболее просты в изготовлении заклепки из проволоки, алюминиевой или медной, неважно.
Для изготовления заклепок потребуются тиски, но можно сделать и специальное приспособление для этих целей. В таком случае получится сделать много заклепок, которые обязательно пригодятся в домашнем хозяйстве каждого мастера.
Как сделать заклепки из проволоки своими руками
Проще всего сделать заклепку, используя для этих целей, небольшие тиски. Для изготовления потребуется кусок медной или алюминиевой проволоки, которая надёжно зажимается в тисках, и немного (на пару миллиметров) выступает за их край. Дальше вход идет молоток, посредством которого осуществляется не слишком сильный удар по торцу проволоки.
В результате, кончик проволоки развальцовывается, после чего тиски разжимаются и проволока обрезается на нужную длину заклепки. При изготовлении самодельных заклепок данным способом есть множество минусов. Во-первых, таким образом, не получится сделать много заклепок своими руками, во-вторых, абсолютно неудобно все время крутить тиски и обрезать проволоку.
Поэтому, если нужно много заклепок из проволоки, то лучше не полениться и сделать небольшой станок для их изготовления.
Устройство для изготовления заклепок
Простой станок для изготовления заклепок своими руками поможет в значительной мере ускорить этот непростой процесс. Я предлагаю сделать небольшое приспособление, как на фото, которое будет зажиматься в тисках. Делать его нужно из куска толстого металла, толщина которого равнялась бы длине изготавливаемых заклепок.
Для этих целей по центру прямоугольника из металла нужно высверлить 5-10 сквозных отверстий, после чего разрезать металл, строго посередине полученных дыр. Затем, с одного края, нужно сварить металлические пластины, используя для этих целей кусок разрезанной вдоль, тонкотелой трубы. Таким образом, чтобы получилось что-то наподобие навеса.
Он поможет пластинам не расходиться сильно в стороны и удерживать проволоку для изготовления заклепок.
После того, как проволока установлена в отверстие, пластины зажимаются в тисках, а далее работа по изготовлению заклепок осуществляется, как и в предыдущем разе. Молотком ударяете в торец проволоки и обрезаете её на нужную длину.
Существуют и заводские приспособления для изготовления заклепок в домашних условиях. Все они имеют отверстия разного диаметра.
Если же возиться с изготовлением заклепок из проволоки нет времени, да и в большом количестве их не надо, то можно просто, высверлить отверстие в соединяемых деталях, затем отрезать небольшой кусок алюминиевой проволоки, вставить проволоку в отверстие, после чего расплющить её с двух сторон молотком. Таким же самым способом заделываются дыры в посуде, например, в алюминиевых баллонах.
Удачи всем, оставайтесь вместе с сайтом navseryki.ru и не бойтесь экспериментировать.
Как легко сделать заклепки из обычной проволоки — Журнал "Сам себе изобретатель"
Нередко в хозяйстве могут пригодиться заклепки, но они отсутствуют, зато присутствует проволока, которая по диаметру вполне соответствует размеру заклепки.
Тогда вполне возможно самостоятельно выполнить ряд простых работ, которые позволят иметь в наличии заклепки.
Из чего расклепывать
Пожалуй, не следует отдельно и подробно говорить о том, что качество проволоки будет напрямую определять качество самих заклепок. Этот факт очевиден.
Целесообразнее всего выбирать варианты проволоки из:
По диаметру предпочтительно 20-30 мм., хотя бывают размеры и немного меньшие. Здесь дело зависит от нужных размеров изделия.
Обратите внимание. Отличным вариантом являются проволоки из электрического кабеля.
Сам процесс представляет собой формирование шляпки заклепки, которую обстукивают молотком. Для этого используют зажимание проволоки в тисках, но могут быть и другие варианты, не столь существенно, где именно зажать проволоку, более существенным является вопрос о том, как качественно обстучать шляпку и получить нужную форму.
Тем не менее, в сущности, процесс невероятно простой:
- проволоку закрепляем;
- начинаем выстукивать края;
- формируем шляпку по периметру;
- стараемся создать сферическую форму;
- отрезаем нужную длину.
Как видите, совершенно ничего трудного. Остальные варианты являются больше изысками и, как говорится, рационализаторскими предложениями.
Например, возможно сделать небольшой станок из металлических пластин и туда вставлять заготовки, которые после этого обстукивать по выступающей части, создавая нужную форму.
Для того чтобы сделать нужную партию для дома никакие дополнительные станки и не потребуются. Если нужны более существенные масштабы, сделайте станок из подручных материалов.
Не станем давать конкретные схемы, так как подручные материалы у всех разные, а принцип тут понятен.
Скрытые шляпки
Интересным вариантом является создание заклепок со скрытыми шляпками, они обладают вогнутой формой и иногда используются для специальных целей, когда нужно оставить ровную поверхность без выступающей части заклепки.
Совершенно ясно, что простым методом обстукивания тут дело не решается, однако трудностей и тут тоже не наблюдается. Потребуется просто сделать небольшой станочек.
Он делается из простых металлических пластин, в которых потребуется просверлить отверстие в диаметр проволоки и, соответственно, заклепки и подобрать нужную длину.
Далее сверху, там, где располагается само отверстие перед полостью, оно немного раззенковывается сверлом немного большего диаметра по размеру шляпки. Таким образом делается кабы небольшая впадинка, которая и позволит сформировать скрытую шляпку.
Останется только установить заготовку нужной длины (немного большей с запасом на шляпку) и обстучать.
Для этого возможно использовать к примеру керно нужного диаметра или другой стержень, после заготовка просто выбивается из станка.
Загрузка...
