Как проверить конденсатор цешкой

Приветствую всех друзья и читатели сайта «Электрик в доме». Думаю всем известно, что такое конденсатор. Если кто не видел данный элемент микросхем, то точно слушал о нем.

Самой распространенной причиной неисправности в радиоэлектронике является повреждение именно этого элемента.

Современная бытовая техника «начинена» электроникой и поломка такой крохотной детали приводит к потере функциональности всего механизма в целом.

Чтобы определить какой именно конденсатор в схеме вышел из строя их необходимо проверить на работоспособность. И желательно это делать с помощью электронный приборов, та как визуальный осмотр не дает заключения о неисправности.

Делать мы это будем с помощью недорогого и функционального прибора — мультиметра. В прошлой статье я писал о том, как с его помощью можно выполнить проверку сопротивления, а сегодня рассмотрим методику, как проверить конденсатор мультиметром.

Написать данную статью меня попросил один из подписчиков. Я как всегда постараюсь изложить материал доступным языком, но если останутся вопросы, не стесняйтесь задавать их в х.

Проверка конденсатора мультиметром

Для начала давайте разберемся, что это за устройство, из чего он состоит, и какие виды конденсаторов существуют.

Конденсатор представляет собой устройство, которое способно накапливать электрический заряд. Внутри он состоит из двух металлических пластин параллельных между собой. Между пластинами расположен диэлектрик (прокладка). Чем больше пластины, тем соответственно больший заряд они могут накапливать.

Существует два вида конденсаторов:

1. 1) полярные;
2. 2) неполярные.

Как можно догадаться по названию полярные имеют полярность (плюс и минус) и подключаются к электронным схемам со строгим соблюдением полярность: плюс к плюсу, минус к минусу. В противном случае конденсатор может выйти из строя.

Все полярные конденсаторы – электролитические. Бывают как с твердым, так и с жидким электролитом. Емкость колеблется в диапазоне 0.1 ÷ 100000 мкФ.

Неполярные конденсаторы без разницы как подключать или впаивать в схему, у них нет плюса или минуса. В неполярных кондерах диэлектрическим материалом является бумага, керамика, слюда, стекло. Их емкость не очень большая колеблется в приделах от несколько пФ (пикофарад) до единиц мкФ (микрофарад).

Друзья некоторые из Вас могут задаться вопросом, зачем эта ненужная информация? Какая разница полярный-неполярный? Все это влияет на методику измерений. И перед тем как проверить конденсатор мультиметром нужно понимать, какой именно тип устройства перед нами находится.

Как проверить конденсатор с помощью приборов

Прежде всего, выполняется внешний осмотр конденсатора на предмет трещин и вздутия. Нередко причиной неисправности является внутренние повреждения электролитов, что в свою очередь приводит к увеличению давления внутри корпуса, и как следствие вздутие оболочки.

Если конденсатор с виду цел, то без специальных приборов трудно сказать работоспособный он или нет. Поэтому в этом случае выполняется проверка конденсатора мультиметром. Этот простой прибор позволит нам определить емкость конденсатора и наличие обрывов внутри.

Перед тем, как приступить к проверке, нужно определиться какого рода конденсатор находится перед вами: полярный или неполярный. Помните, выше я писал, что это будет важно при измерениях.

Так вот при выполнении проверки полярных конденсаторов нужно соблюдать полярность и подключать щупы к ним соответственно: плюсовой к ножке «+», а минусовой к ножке «-».

При проверке неполярных «кондеров» полярность в подключении соблюдать не нужно, однако здесь есть одна особенность на которую нужно обращать внимание. Для проверки целостности кондера переключатель мультиметра нужно выставить на отметку 2 МОм. Если будет меньше то на дисплее будет отображаться — «1» (единица), можно ложно подумать что конденсатор неисправен.

Проверяем конденсатор мультиметром в режиме омметра

В нашей сегодняшней статье будем проверять четыре конденсатора: два полярных (диэлектрических) и два неполярных (керамических). Перед тем как выполнять проверку необходимо разрядить конденсатор. Для этого нужно замкнуть его выводы на металлический предмет.

Переключатель мультиметра устанавливаем в секторе измерения сопротивления (режим омметра). Режим сопротивления даст нам понять есть ли внутри кондера обрыв или короткое замыкание.

Проверим сначала полярные кондеры номиналом 5.6 мкФ и 3.3 мкФ соответственно (они мне достались от неисправных энергосберегающих лампочек).

Друзья забыл отметить, перед выполнением проверки необходимо разряжать конденсатор. Для этого необходимо закоротить его выводы на металлический предмет (отвертку, щуп, провод и т.п.). Так показания будут более точными.

Для этого выставляем переключатель на отметку 2 МОм и касаемся щупами выводов конденсатора. Как только щупы будут подключены, на дисплее можно увидеть стремительно растущее сопротивление.

Почему так происходит? Почему на дисплее можно наблюдать «плавающие значения сопротивления»? Все дело в том, что при касании щупами выводов к конденсатору прикладывается постоянное напряжение (батарейка прибора) – он начинает заряжаться.

Чем дольше мы держим щупы, тем больше конденсатор заряжается, и сопротивление плавно увеличивается. Скорость заряда напрямую зависит от емкости. Спустя время конденсатор зарядится и его сопротивление будет равно «бесконечности», а на дисплее мультиметра мы увидим «1».

Это показатель того что конденсатор исправен.

Не все удается передать фотографиями, но для экземпляра 5.6 мкФ сопротивление стартует с 200 кОм и плавно растет, пока не перевалит отметку в 2 МОм. Длится весь процесс, примерно 10 сек.

Со вторым конденсатором номиналом 3.3 мкФ происходит все аналогично. Начинает заряжаться, сопротивление растет, как только показания превысят отметку 2 МОм на дисплее можно увидеть «1» что соответствует «бесконечности». По времени процесс длится меньше, примерно 5 сек.

В случае со второй неполярной парой конденсаторов делаем все аналогично. Касаемся щупами выводов и наблюдаем за изменением сопротивления на приборе.

Первый из них кондер «104К» его сопротивление сначала немного снижается (до 900 кОм) потом начинает плавно расти, пока не перевалит за отметку. Заряжается дольше, чем остальные около 30 сек.

Второй пример проверка конденсатора мультиметром типа МБГО емкостью 1 мкФ. На фото можно видеть, как изменяется сопротивление при проверке. Только в этом случае переключатель нужно установить на отметку 20 МОм (сопротивление большое, на 2-ке очень быстро заряжается).

• Сперва нужно снять заряд, для этого закорачиваем выводы отверткой:
• На дисплее прибора наблюдаем как начинает изменятся сопротивление:
• По результатам данной проверки можно сделать вывод, что все варианты конденсаторов находятся в исправном состоянии.

Как проверить емкость конденсатора мультиметром

Одной из основных характеристик любого конденсатора является «емкость». Для того чтобы понять рабочий конденсатор или нет необходимо измерить данную характеристику и сравнить показатели с теми которые указаны производителем на корпусе устройства. Если под рукой есть хороший прибор, то измерить емкость конденсатора мультиметром не составит труда. Но здесь есть свои нюансы.

Если пытаться измерить емкость с помощью щупов (как в моем случае с мультиметром DT9208A) то у Вас ничего не получится. Дело в том, что емкость нельзя проверить, просто подключив щупы к конденсатору. Так как проверить емкость конденсатора мультиметром и можно ли вообще это сделать?

Для этой цели на мультиметре есть специальные разъемы «гнезда» -CX+. «-» и «+» означают полярность подключения.

Давайте проверим емкость керамического кондера «104К». Напомню, маркировка 104 расшифровывается: 10 – значение в пФ, 4-количество нулей (100000 пФ = 100 нФ = 0.1 мкФ).

Выставляем переключатель мультиметра на необходимую отметку — ближайшее большее значение (я установил на отметке 200 нФ). Берем конденсатор и вставляем ножки в разъемы мультиметра -CX+. Какой стороной вставлять не важно, так как данный кондер — неполярный. На дисплее мы видим значение емкости – 102.6 нФ. Что соответствует номинальным характеристикам.

Следующий экземпляр электролитический конденсатор с номинальной емкостью 3.3 мкФ. Переключатель выставляем на отметке 20 мкФ. Теперь нужно правильно «воткнуть» кондер в разъемы с соблюдением полярности.

Для этого нужно знать какая ножка «плюс», а какая «минус». Узнать это не составит труда, так как производитель уже позаботился об этом. Если присмотреться на корпусе видно специальная отметка — черная полоса с обозначением нуля.

Со стороны этой ножки располагается «минус», с противоположной «плюс».

Вставляем наш конденсатор в посадочные гнезда мультиметра. На фото видно, что емкость данного экземпляра равна 3.58 мкФ, что соответствует номинальным параметрам. Таким простым способом выполняется проверка конденсатора мультиметром.

Другой пример кондер емкостью 5.6 мкФ. При проверке данный экземпляр показал емкость 5.9 мкФ, что тоже соответствует норме.

Кондер МБГО, емкостью 1 мкФ показал результат 1.08, что также соответствует норме.

Если при замерах окажется что емкость сильно отличается от номинальных значений (или вовсе равна нулю) это значит, что конденсатор неисправен и его нужно заменить.

Как проверить конденсатор тестером (стрелочным прибором)

Друзья завалялся у меня в гараже измерительный прибор времен СССР — Ц4313. Он вполне рабочий, поэтому я решил поэкспериментировать и выполнить проверку им.

Почему я решил использовать его? Методика проверки не изменяется но, аналоговыми приборами (стрелочными) работу выполнять наглядно проще. Проще в плане визуального отслеживания. Здесь придется наблюдать не за изменением цифр на дисплее, а за отклонением стрелки прибора. Причем стрелка будет отклоняться сначала в одну сторону, затем в другую.

Чтобы настроить тестер Ц4313 на измерение сопротивления нужно нажать кнопку «rx». Вставляем щупы прибора в рабочие контакты. Для начала берем конденсатор и разряжаем его. Затем касаемся щупами контактов кондера.

Если конденсатор исправный стрелка сначала отклонится, а затем по мере заряда плавно возвратится в исходное (нулевое) положение. Скорость перемещения стрелки зависит от того какой емкости испытуемый конденсатор.

1. Если стрелка прибора не отклоняется или отклонилась и зависла в определенном положении, это говорит о том, что конденсатор неисправный.

На этом все дорогие друзья, надеюсь, данная статья, как проверить конденсатор мультиметром цифровым и стрелочным была для вас интересной и раскрыла все вопросы. Если что, не стесняйтесь писать комментарии. Также особая благодарность за РЕПОСТ в соц.сетях.

Как проверить конденсатор мультиметром: видео

Выход из строя такой, казалось бы, простой детали как конденсатор часто приводит к поломке электротехники. Чтобы определить его исправность, даже не понадобится изучать основы электротехники, достаточно знать как проверить мультиметром конденсатор, после чего восстановить работоспособность микроволновки или холодильника не составит труда.

Прежде чем произвести ремонт необходимо определить какая деталь неисправна, для этого нам потребуется цифровой мультиметр, такой как показан на рисунке ниже и паяльник.

Модель DT-803B

Как измерить основную характеристику (емкость)

Не все неисправности конденсатора поддаются тестированию в режиме омметра, например, при обрыве. И если мультиметр показывает бесконечно большое сопротивление полярного элемента, что может является явным признаком его неисправности (при условии правильного подключения), то для неполярных радиодеталей этот способ совершенно не годится.

Проверить потерю номинальной емкости в режиме омметра также невозможно. В этом случае не обойтись без прибора, позволяющего измерять эту характеристику. Как правило цифровые мультиметры позволяют проводить тестирование в пределах от 20нФ до 200мкФ, что вполне достаточно для диагностики.

• Мультиметром с данной функцией можно тестировать любые конденсаторы, в том числе и электролитические, при проверке последних следует соблюдать полярность.
• Видео: как проверить конденсатор
• Для проверки достаточно вставить выводы детали в гнезда Сх, а ручку переключателя прибора установить на необходимый диапазон измерений, после чего параметры емкости отобразятся на дисплее.

Подключение при измерении емкости

Неисправности и причины их возникновения

Вне зависимости от того, какого типа конденсатор бумажный или высоковольтный, он может выйти из строя в результате следующих неисправностей:

• снижение номинальной емкости в результате высыхания;
• ток утечки превышает определенное значение;
• возрастание активных потерь в цепи;
• короткое замыкание обкладок (пробой изолятора);
• потеря контакта между обкладкой и выводом детали (обрыв).

Описанные выше неисправности могут возникнуть в следствие нарушения температурного режима, превышения порога допустимого напряжения, механических повреждений и т.д.

Заметим, что понижением рабочей температуры можно существенно продлить службу практически любого радиоэлемента. Именно перегрев в большинстве случаев становится основной причиной поломки радиодеталей.

Как показывает практика, чаще всего неисправность конденсатора обусловлена коротким замыканием обкладок, то есть пробоем. Расскажем подробно как произвести диагностику в этом случае.

Диагностика неисправностей

Довольно часто выявить пробой радиоэлемента можно в результате визуального осмотра, по характерному вздутию, потемнению, трещинам или другим нарушениям целостности корпуса. В качестве примера на фотографии продемонстрированы такие признаки.

Пробой конденсаторов керамического и электролитического типа

1. К сожалению, визуально обнаружить неработающий радиоэлемент не всегда удается, вполне нормальная с виду деталь, у которой целый корпус, не имеющий ярко выраженных дефектов, может быть нерабочей из-за внутреннего короткого замыкания.
2. Перед тем как начать проверять мультиметром  неполярный пленочный, керамический, электролитический, smd  или sbb конденсатор, следует снять его с платы, поскольку протестировать не выпаивая радиодеталь практически не возможно.
3. Для справедливости необходимо заметить, что есть несколько способов не прибегать к паяльнику, один из них – замерять сопротивление цепи на плате, но для этого потребуется карта сопротивлений, причем, для конкретной модели сломавшегося устройства, а она не всегда есть даже в официальных сервисных центрах.

Диагностика устройств неполярного типа

При проверке мультиметром нам не понадобится замерять емкость конденсатора неполярного типа, достаточно измерить его сопротивление, оно должно быть бесконечно большим. В случае пробоя прибор покажет его незначительную величину, то есть деталь будет себя вести как обычный проводник электрического тока.

Очередность действий при тестировании следующая:

• необходимо выставить максимальный диапазон измерения в режиме омметра;
• щупами прибора прикасаемся к выводам радиодетали  (учитывая тип конденсатора, нет необходимости соблюдать полярность);

Проверка неполярных моделей

• если на табло отображается «1», это указывает нам, что измеряемое сопротивление больше двух мегаом, следовательно, деталь исправна, в противном случае мультиметр покажет какую-либо величину, что означает короткое замыкание внутри радиодетали.

Важный момент! При замере не следует держать щупы прибора за неизолированные места, поскольку в этом случае показания будут недостоверны, вы просто измерите величину сопротивления своего тела.

Тестирование также можно вести в режиме проверки диодов, в этом случае, если существует пробой, прибор обозначит короткое замыкание характерным звуковым сигналом.

Диагностика полярных конденсаторов

Конденсаторы полярного типа (электролитические) проверяются примерно таким же образом, за исключением того, что порог измерения должен быть более 100кОм.

Перед диагностикой необходимо разрядить радиодеталь, для этого достаточно соединить  выводы. Высоковольтный конденсатор желательно «закорачивать» через нагрузку, ею может служить сопротивление или обычная лампочка накаливания.

Разрядка отверткой

Не убрав заряд, есть высокая вероятность испортить мультиметр, помимо этого, дотронувшись до выводов открытым участком тела, вы разрядите конденсатор через себя, а это довольно неприятное ощущение.

Собственно, наличия искр при разрядке достаточно для того чтобы показать, что устройство исправно.

Для проверки мультиметром конденсатора подсоединяем щупы (при этом необходимо соблюдать полярность), в результате этого электрический ток, поступающий с прибора, будет   накапливаться в тестируемой детали. Во время этого процесса мультиметр начнет показывать увеличение сопротивления, что говорит об ее исправности.

Заметим, что более наглядно это выглядит на аналоговых измерительных приборах, в частности, на стрелочных омметрах. Скорость, с которой отклоняется стрелка, позволяет судить о емкости, чем длительней этот процесс, тем она больше.

Метод проверки в режиме омметра относится к косвенным, для получения точной оценки потребуется воспользоваться цифровым мультиметром, который позволяет измерять емкость, например, модель DT890B+.

Мультиметр для измерения емкости

Ремонт бытовых приборов

Выход конденсаторов из строя приводит к тому, что бытовые приборы перестают функционировать. Описанная выше техника тестирования позволит определить неисправную деталь. После ее обнаружения достаточно произвести замену неисправного элемента, чтобы восстановить работоспособность телевизора, СВЧ печи или пылесоса.

Зная, как проверить мультиметром конденсатор, вы сможете проверить, насколько работоспособен пусковой элемент в генераторе автомобиля или определить неисправность трамблера.

Внимание! Перед тем как приступать к ремонту любых электрических приборов необходимо убедиться, что они отключены от сети питания. Манипуляции с устройствами, находящимися под напряжением, могут стать причиной поражения электрическим током.

Как проверять конденсаторы мультиметром не выпаивая, проверить исправность

Что такое конденсатор

Среди электронных компонентов, наиболее часто встречающихся в рекомендациях по ремонту оборудования наверно более 50% всех случаев поломки случаются из-за неисправности конденсаторов.

Как электрический прибор конденсатор участвует во множестве электрических схем.

Основа работы такого элемента основана на постепенном накоплении электричества разного потенциала между обкладками и его последующего резкого разряда.

Сегодня наиболее распространенными в схемотехнике являются два вида конденсаторов:

• электролитические или полярные, называются так, потому что при включении в схему аппаратуры требуют установки согласно полярности: «плюс» к плюсу схемы, а вот «минус» к отрицательному;
• неполярные все остальные типы конденсаторов.

Конструкция подобного рода электронных компонентов для элементарного представления довольно проста и состоит из двух проводящих электрический ток изолированных диэлектриком обкладок. В качестве диэлектрика используются различные вещества и материалы, не проводящие электрический ток – воздух, керамические пластины, специальная бумага, слюда.

На практике эти электронные компоненты являются небольшими по размерам приборами, но при этом имеют очень большую и довольно чувствительную емкость, поэтому при работе с ними необходимо максимально соблюдать осторожность и внимательность.

Принцип работы

Принцип работы, на котором основана работа этого радиоэлемента заключается в том, что при использовании его в электрических схемах он способен накапливать электрический заряд.

Это свойство, возможно только с переменным электрическим током – поэтому он применяется в схемах, где необходимо разделение двух составляющих тока – постоянной и переменной. А вот в схемах с постоянным электрическим током конденсатор будет выполнять роль диэлектрика, поскольку в таких условиях он не способен накапливать заряд.

Область применения

Конденсаторы применяются в зависимости от своего номинала и маркировки в различных радиосхемах и электронных приборах. Это в основном небольшие по емкости компоненты, выход их строя которых не сопровождается большими и разрушительными последствиями.

Большие по мощности и размерам конденсаторы применяются в основном в качестве пусковых элементов электродвигателей при использовании однофазного подключения в таком случае конденсаторы должны иметь большую емкость и номинал.

Возможные неисправности

Нерабочая электрическая схема прибора или незапускающийся двигатель сам по себе сигнализирует о неисправности одного или нескольких компонентов схемы, а вот конкретно неисправность конденсатора может быть следствием некоторых факторов, влияющих на работоспособность элемента:

• короткого замыкания внутри между обкладками;
• порыва внутренней цепи элемента;
• превышения допустимого тока утечки;
• уменьшения номинальной емкости данного прибора;
• физического повреждения корпуса и нарушения его герметичности.

Как определить поломку по внешним признакам

Вышедший из строя электронный компонент, возможно определить, или во всяком случае поставить под сомнение его работоспособность возможно благодаря следующим внешним признакам:

• нарушение герметичности корпуса – в виде разрыва внешнего корпуса и выступившего электролита;
• раздутого корпуса элемента с видными повреждениями геометрии (чаще всего они имеют цилиндрическую форму, поэтому выпуклости на внешней оболочке говорят о его неисправности).

Как проверить конденсатор (пусковой/высоковольтный/пленочный и т.д.) мультиметром

Самым простым и надежным способом проверки неисправного конденсатора является проверка его омметром, или специально собранной проверочной схемы. Омметр покажет сопротивление электронного устройства, по которому можно судить о целостности диэлектрика, и делать выводы об исправности элемента.

Другим, не менее эффективным способом проверки работоспособности конденсатора является тестирование его с помощью комбинированного прибора мультиметра. Мультиметры, а особенно те, которые имеют специальный режим проверки емкости позволяют быстро, точно и достоверно протестировать устройства.

Сам процесс можно описать алгоритмом:

• измерительный прибор переводится в режим омметра;
• омметр выставляется в верхний режим измерения сопротивления – бесконечность значения;
• проводится измерение сопротивления устройства на выводах – в случае если прибор показывает низкое значение сопротивления (любое отличное от значения «бесконечность») то тестируемый элемент непригоден к дальнейшей работе, внутри имеется пробой диэлектрика или утечка электролита.

• Небольшое отклонение стрелки на циферблате тестера при проверке подобного типа электронных устройств с последующим возвращением в исходное нулевое положение свидетельствует о том, что конденсатор исправен и начал набирать небольшую емкость.
• Отклонение стрелки мультиметра на определенную величину с последующим возвращением и фиксацией на каком-либо значении сопротивления говорит о неисправности элемента.

Как проверить не выпаивая

Одним из вариантов проверки работоспособности конденсаторов без демонтажа их из схемы является включение в схему параллельно испытуемому элементу исправного компонента соответствующего номинала. Такой вариант позволяет судить о работоспособности испытуемого электронного устройства и определить вариант его замены.

Данный метод во многом дает позитивный результат при проверке схем с небольшим напряжением, при проверке элементов работающих схем с высоким рабочим напряжением такой вариант недопустим.

Вообще чаще всего в рабочих устройствах выходят из строя в основном электролитические конденсаторы, реже полиэтилентерефталатные в высоковольтных цепях.

Как узнать ёмкость конденсатора

В большинстве случаев емкость прибора указывается в маркировке на корпусе элемента. Однако зачастую существует необходимость определения емкости электронных компонентов с недостаточно четко промаркированными данными.

В таком случае необходимо использование специализированного мультиметра, имеющего в своем арсенале функцию измерения емкости.

В большинстве мультиметров имеется 5 пределов измерения:

• 20 нФ (20nF)
• 200 нФ (200nF)
• 2 мкФ (2uF)
• 20 мкФ (20uF)
• 200 мкФ (200uF)

Такой диапазон измерения емкости элементов позволяет проводить тестирование, как неполярных конденсаторов, так и полярных, то есть электролитических. Сам процесс проведения тестирования выглядит так:

• Контрольные щупы прибора переключаются к специальным гнездам измерения емкости (гнезда Сх).Внимание! При работе обязательно соблюдать указанную полярность контрольных щупов!
• Тестируемый образец полностью разряжается.
• Контрольные щупы соединяются с местами выводов на тестируемом образце.

Полученное значение и показывает емкость электронного компонента схемы.

В отдельных мультиметрах, вместо специальных гнезд на рабочую панель выведены металлические пластины. Проверка элемента проводится путем присоединения выводов к платинам с соблюдением полярности.

Советы и рекомендации

Приступая к проверке элементов необходимо четко понимать, что даже самые современные мультиметры не способны измерять очень большую емкость таких устройств, в большинстве своем максимальным пределом является измерение как полярных, так и неполярных элементов емкостью до 200 мкФ (200uF).

Номинал конденсаторов менее чем 0.25мкФ, с помощью обычного мультиметра могут проверяться только на наличие короткого замыкания.

Превышение допустимых значений измерения может привести к выходу из строя прибора, и хотя внутри мультиметра и установлен предохранитель, все равно прибор может быть испорчен безвозвратно.

Не лишне радиолюбителям помнить и о технике безопасности при проверке подобных утройств высоковольтных схемах.

Ремонт бытовой радиоаппаратуры в которой применяются высоковольтные схемы, должен начинаться после выключения прибора и разрядки электронного компонента разрядной цепью из резистора номиналом 2 кОм…1 Мом, которая соединяется с общим проводом схемы или корпусом:

• в низковольтных цепях с емкостями до 1000 мкФ и напряжением до 400 В достаточно 2 кОм (25 Вт);
• для цепей с емкостями до 2 мкФ и со средними рабочими напряжениями до 5000 В — 100 кОм (25 Вт);
• для высоковольтных цепей с емкостями до 2 нФ и рабочими напряжениями до 50 кВ — 1 МОм (10 Вт).

Ну и для любителей экстрима вполне может подойти древнейший способ проверки устройств большой емкости. После полной зарядки, а свойство заряжаться и копить заряд электричества в данном случае будет иметь основное значение, выводы элемента замыкаются на металлическом предмете, при этом желательно не только изолировать сам предмет, но и руки резиновыми перчатками.

Результат должен проявиться в неповторимой искре и одновременном звуковом сопровождении процесс разряда.

Как проверить конденсатор на работоспособность мультиметром и без прибора

При неисправностях электросистемы чаще всего сначала осматривают электропроводку. Однако может возникнуть и другая проблема, связанная с конденсаторами. Что это такое, как проверить работоспособность детали, зачем это нужно и когда это делать?

Конденсатор — специальное устройство. Он применяется для накопления и последующей передачи энергии в электросетях. Также конденсатор может использоваться для хранения информации и некоторых других функций. Имеет определённую ёмкость и малую проводимость.

Многообразие конденсаторов

В автомобилях конденсаторы встречаются:

• В сабвуферах — используются специализированные конденсаторы;
• В усилителях — аналогично сабвуферам;
• В электросетях — в качестве балласта, ограничивающего ток в электроцепи. Используются диэлектрические конденсаторы;
• В различных электросхемах, например, в блоках управления двигателем, кондиционером и другими устройствами. Здесь используются различные виды конденсаторов;
• В датчиках измерения уровня жидкости — конденсаторы-диэлектрики.

Когда диагностировать

Проверять конденсатор следует при возникновении неполадок в электросистеме. Например, когда барахлит кондиционер, аудиооборудование или другие электронные устройства автомобиля. Стоит учесть, что конденсаторы выходят из строя достаточно редко.

Проверяем конденсатор дома с помощью мультиметра + видео

Процесс проверки конденсатора мультиметром

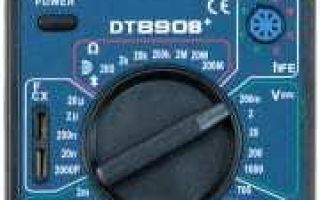

Для проверки конденсаторов часто используются специальные приборы — мультиметры.

Сначала нужно измерить сопротивление устройства, для этого:

1. Отсоединить бочонок конденсатора от схемы;
2. Дотронуться щупами устройства до лапок конденсатора, при этом не перепутав полярности. «Минус» на конденсаторе обозначается белой полосой во всю длину устройства;

   Наглядное изображение светлой полосы на конденсаторе

3. Посмотреть на дисплей устройства. Показания сразу должны начать расти, ведь мультиметр начнёт заряжать конденсатор;
4. Спустя некоторое время значение перестанет расти. В случае если мультиметр сразу показал цифру «1», конденсатор неисправен и подлежит замене. Если с сопротивлением всё в порядке, нужно проверить ёмкость, для этого:
5. Перевести мультиметр в режим измерения ёмкости;
6. Дотронуться до лапок конденсатора щупами устройства. На дисплее мультиметра будет показано значение ёмкости. Если оно далеко от номинального значения, конденсатор неисправен.Следующий шаг — измерение напряжения:
7. Для этого потребуется источник тока, напряжение которого меньше конденсатора, например, батарейка. Нужно подключить её к ножкам конденсатора;
8. После того как конденсатор зарядится нужно, перевести мультиметр в режим измерения напряжения. Если на дисплее сразу не зажжётся значение, близкое к номинальному, конденсатор неисправен.

Более подробно процесс проверки конденсатора опишет следующее видео.

Как проверить работоспособность без приборов

Чтобы проверить конденсатор без приборов, нужно будет соорудить устройство из двух проводов и лампочки (так называемая контрольная лампа). Процесс следующий:

1. Сначала нужно зарядить конденсатор с помощью источника тока. Для этого подключить ножки конденсатора к источнику, соблюдая полярность;
2. Коснуться проводами лапок конденсатора;
3. Если лампа моргнёт, конденсатор работает. Если нет — он неисправен.

Проверка конденсатора с помощью мультиметра и без него не представляется сложной. Сделать это можно и дома, не прибегая к услугам специалистов, не тратя время, деньги и силы. Возможно, это поможет в диагностике проблем с электрикой автомобиля.

• Андрей Поляков
• Распечатать

Как быстро проверить все конденсаторы на плате. Простой ESR-пробник

Наиболее частая причина поломки в радиоэлектронной аппаратуре — вышедшие из строя конденсаторы, и мультиметром далеко не всегда удается их идентифицировать.

https://www.youtube.com/watch?v=YEhaDKOCCEw\u0026t=15s

Дело в том, что помимо емкости и рабочего напряжения, конденсаторы имеют ESR (или эквивалентное последовательное сопротивление) — один из самых важных параметров конденсаторов, характеризующий его активные потери в цепи переменного тока.

В норме ESR очень мало – от десятых долей ома до нескольких ом. Но когда конденсатор выходит из строя, оно возрастает, что может вызвать неправильную работу или неисправность остальных компонентов схемы.

Для измерения параметра ESR можно приобрести и готовый тестер, но я предлагаю вам собрать простой и надежный тестер ESR из доступных компонентов своими руками. Он отличается надежностью конструкции и возможностью измерений прямо на плате, без выпайки компонентов и риска повредить прибор.

На одном из форумов я нашел схему и решил повторить ее.

В процессе настройки произвел некоторые доработки – а именно – изменил намоточные данные трансформатора, убрал резистор 10кОм из цепи вторичной обмотки и оставил только подстроечный резистор на 10 кОм. Также в цепи базы транзистора заменил резистор 100кОм на подстроечный 10кОм. Сделал эти изменения по той причине, что с исходными номиналами схема не работала.

Трансформатор намотал на тороидальное кольцо, первичную обмотку 50 витков с отводом от центра, и вторичную 50 витков, намотал проводом 0,25мм, виток к витку. Вторичную заизолировал кусочком ткани и поверх нее намотал 6 витков провода 0,5мм для измерительной обмотки. Все обмотки мотал в одном направлении. Пропитал готовый трансформатор быстросохнущим лаком.

Стрелочный индикатор использовал тот, что был под рукой – от индикатора уровня записи от советского магнитофона, вы можете взять любой другой подходящий. Транзистор – BC547B, но вы можете поэкспериментировать и попробовать любой другой маломощный обратной проводимости.

Собрал конструкцию на макетной плате, купленной в магазине за 40 рублей.Для корпуса взял старый советский футляр от линейки, вырезал из него детали нужного размера, выровнял края напильником, и склеил их между собой дихлорэтаном.

Гнезда для щупов я нашел у себя в запасах от старого осциллографа. Сами щупы сделал из медицинских игл – отрезал часть колпачка, сделал в нем отверстие для провода, надел на провод. Пластиковую часть иглы откусил таким образом, чтобы она заходила в колпачок.

Саму иглу откусил кусачками до половины длины. Подпаял провод к основанию, вставил иглу в колпачок, и через отверстие залил внутрь клей B7000 для фиксации конструкции. Провод брал достаточно толстый многожильный, чтобы его сопротивление было минимальным.

Разъемы взял от старой китайской термопары.

Слева в корпусе сделал отверстия для регулировки подстроечных резисторов. Справа поставил выключатель питания. Питается устройство от одной батарейки ААА, держатель для батарейки купил в радиомагазине за 25 рублей.

Давайте испытаем получившийся прибор в действии.

Включаем питание. При включении стрелка прибора отклоняется в крайнее левое положение – это следует понимать так – сопротивление на выводах прибора в данный момент максимально. При закорачивании щупов возвращается в крайнее правое – сопротивление минимально.

Теперь давайте возьмем два конденсатора одинаковой емкости – на 1 мкФ. Один современный, а другой – советский.

Берем современный, в синей изоляции. Прикладываем его контактами к щупам и видим, как стрелка отклоняется в крайнее правое положение – конденсатор имеет минимальное сопротивление переменному току, а значит, исправен и пригоден для использования.

Теперь возьмем старый советский конденсатор. Прикладываем его контактами к щупам и видим, что стрелка лишь немного отклоняется от своего исходного положения – этот конденсатор имеет большое сопротивление переменному току и скорее всего являлся причиной поломки устройства, в котором когда-то стоял. К сожалению, теперь его место только в мусорке.

Этим прибором можно проверять конденсаторы не только по отдельности, но и внутри схемы, так как сопротивление схемы в подавляющем большинстве случаев слишком велико, чтобы прибор мог на него реагировать, а переменное напряжение на выходе ESR-метра слишком низкое, чтобы транзисторы начали открываться. В случае же, если конденсатор не был разряжен, то разрядка произойдет об измерительную обмотку, а так как трансформатор отфильтрует постоянный ток, то и в схему прибора он не поступит.

Демонстрирую работу прибора на примере двух найденных у себя в закромах плат – все конденсаторы на них оказались исправными. Но на днях доводилось ремонтировать ЭЛТ-телевизор, и данный ESR-метр помог очень быстро выявить неисправность. В течение получаса были заменены пара высохших электролитов, телевизор теперь снова в строю и радует родителей.
