Нож для зернодробилки своими руками

Дроблёное зерно востребовано у владельцев домашней птицы. Измельчить овёс или ячмень до нужного состояния помогает зернодробилка. Необязательно покупать дорогостоящий агрегат, когда можно изготовить столь полезное устройство своими руками. Предлагаем познакомиться с готовыми конструкциями и порядком их создания.

Изготавливаем зернодробилку своими руками из деталей сельхозтехники

Для изготовления зернодробилки своими руками, можно использовать различных детали и узлы сельхозтехники. Предлагаем познакомиться с конструкцией, основу которой составляет тормозной барабан. По отзывам некоторых пользователей, такое устройство способно отслужить много десятков лет, эффективно справляясь с поставленной задачей.

Что нужно для работы: основные позиции

Для выполнения сборочно-сварочных работ следует иметь в наличии:

Барабан. При отсутствии тормозного, можно воспользоваться бортовым.
Двигатель.
Кнопку пуска.
Отрезки труб различного диаметра.
Металлопрокат для изготовления рамы или уже готовая станина.
Металлический лист толщиной 3 мм.
Ёмкость, которая будет использоваться в качестве бункера для загрузки зерна. Можно воспользоваться старым газовым баллоном.
Металлические пластины для изготовления лопастей шириной 4 см длиной 34 см.
Крепёжные элементы.

Для работы потребуется сварка, болгарка, шуруповёрт.

Схема устройства

Конструктивное исполнение устройства может существенно отличаться. Двигатель может монтироваться вертикально и горизонтально. Выбор схемы следует выполнять с учётом имеющихся элементов.

Подготовка сборных элементов

Перед началом сборки следует подготовить основные элементы. Для этого:

Иллюстрация	Описание действия
	К торцам будущих лопастей привариваем торцевые планки. По центру просверливаем три крепёжных отверстия, которые позволят зафиксировать лопасти на основании.
	Вытачиваем втулку, которая будет надеваться на вал двигателя и использоваться в качестве посадочного элемента для лопастей электродробилки.
	Подготавливаем ёмкость для загрузки зерна. Можно использовать старый газовый баллон, к торцу которого следует приварить отрезок трубы подходящего диаметра.

Внимание! Из листового металла надо сделать диск, диаметр которого равен диаметру барабана. Размер просверливаемых отверстий будет влиять на степень помола.

Сборка конструкции

Сборку конструкции выполняем в следующей последовательности:

Иллюстрация	Описание действия

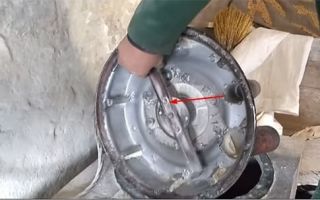

	Соединяем вместе тормозной барабан. Привариваем патрубок, предназначенный для установки загрузочного бункера. При желании, можно также приварить второй патрубок большего диаметра, который можно будет использовать для подачи кукурузы.
	Устанавливаем лопасти, обеспечивая точное позиционирование и фиксацию элементов с помощью трёх болтов.
Устанавливаем ёмкость на место.
На станину из металла или дерева сверху укладываем подготовленный диск с отверстием, предварительно закрепив внутри мешок для молотого зерна.
Собираем оставшиеся элементы. Крепим барабан к раме. Запускаем установку.

Предлагаем посмотреть следующие видео, позволяющие более подробно познакомиться с конструктивными особенностями зернодробилок, изготовленных своими руками из сельхозтехники:

Есть болгарка – будет зернодробилка своими руками

Если объёмы заготавливаемого зерна сравнительно небольшие, необходимость в изготовлении высокопроизводительной зернодробилки отсутствует. В такой ситуации можно стать обладателем сравнительно небольшого агрегата, основу которого составляет обычная болгарка.

Болгарка поможет перемолоть небольшой объём

Материалы, необходимые для сборки зернодробилки своими руками

Приступая к процессу изготовления, стоит позаботиться о наличии:

болгарки;
старой кастрюльки;
металлической пластины для изготовления ножа;
крепёжной пластины.

Зернодробилку можно изготовить из подручных средств

Схема устройства

Конструктивное исполнение устройства напрямую зависит от имеющихся деталей. При необходимости всегда можно внести некоторые изменения, если чего-то не окажется в наличии.

Возможный вариант зернодробилки из болгарки своими руками

Инструкция по изготовлению зернодробилки из болгарки

Работы выполняются в следующей последовательности:

Иллюстрация	Описание действия
Просверливаем отверстие посередине дна кастрюли. Отрезаем с помощью болгарки ручки. Всё шлифуем, чтобы исключить травмирование в процессе последующей эксплуатации.
Из крепежной пластины изготавливаем уголки. Используем их для крепления болгарки к кастрюле. Вал болгарки должен оказаться внутри просверленного отверстия. Позаботьтесь о герметичности места соединения.
Из металлической пластины изготавливаем нож и прикручиваем его к валу болгарки.
Насыпаем зерно в кастрюлю. Запускаем зернодробилку и проверяем работоспособность конструкции.

Более детально процесс изготовления зернодробилки из болгарки с несколько другим конструктивным исполнением можно увидеть на следующем видео:

Мастер-класс по изготовлению зернодробилки из стиральной машины

Если вы приобрели новую стиральную машину-автомат, не спешите выбрасывать устройство старого типа. Из неё обязательно получится качественная и производительная зернодробилка. Надо лишь разработать детальный чертёж и приобрести некоторые элементы.

Стиральная машина – хорошая основа для дробилки зерна

Что нужно для работы: готовим самое необходимое

Перечень материалов и инструмента будет зависеть от выбранной схемы. Чаще всего используется только двигатель от стиральной машины. Однако при желании можно задействовать и бак. Также понадобится:

металлопрокат: пластины, отрезки труб;
крепёж;
герметик.

Схема устройства

По своему конструктивному исполнению и принципу действия зернодробилка аналогична кофемолке. В процессе изготовления основное внимание должно быть уделено ножам и бункеру для приёма готового продукта.

Чертёж зернодробилки, предполагающей использование бака

Подготовка сборных элементов

Работу начинаем с подготовки зернового бункера. Увеличиваем диаметр сливного отверстия до 12 – 15 см, чтобы обеспечить достаточную производительность устройства. Из отрезков труб изготавливаем патрубки нужного размера и конфигурации для отвода измельчённого зерна.

Из прочной стали вырезаем три ножа. Это должны быть пластины длиной 20 см и толщиной 1,5 – 2 мм. Чтобы устройство прослужило подольше, для изготовления данных элементов можно использовать ручную пилу. По середине подготовленных пластин просверливаем крепёжное отверстие. Затачиваем параллельные стороны.

Изготавливаем фильтрационную решётку, которая не позволит цельному зерну покинуть ёмкость. Её диаметр должен быть чуть больше диаметра изготовленного патрубка. Отверстия в фильтрационной решётке должны обеспечивать беспрепятственное прохождение измельчённого зерна.

Внимание! Диаметр отверстий фильтрационной решётки должен составлять 3 – 4 мм.

Готовим ёмкость для измельчённого зерна, либо продумываем способ, с помощью которого можно будет закрепить мешок на выходном патрубке. Чтобы исключить образование излишней пыли в процессе работы устройства, приёмный бункер должен герметично прилегать к выходному патрубку.

Ведро – не лучший вариант для приёмного бункера

Сборка конструкции

Сборку осуществляем следующим образом:

В расширенное отверстие бака монтируем отводящий патрубок, обеспечивая достаточную герметичность соединения.
Устанавливаем ножи на вал двигателя. Для исключения перехлёста лопастей в процессе работы, после каждой пластины обязательно закручиваем зажимную гайку.
Перед отводящим патрубком крепим фильтрационную решётку. Она должна располагаться под углом 15 – 200 к горизонтали. Учитывая, что дно бака стиральной машинки выполняется наклонным для обеспечения полного стока воды, между основанием и установленной пластиной должен получится прямой угол. Для крепления пластины используем болты.
Промазываем место соединения герметиком, чтобы исключить наличие зазоров и щелей, через которые цельное зерно могло бы смешаться с измельчённым;
Запускаем устройство. Проверяем его работоспособность.

Если нет цельной стиральной машины, но остался рабочий двигатель, им также можно воспользоваться при изготовлении зернодробилки своими руками. Как изготовить столь полезной приспособление в данном случае, вы узнаете из следующего видео:

Делаем своими руками зернодробилку из пылесоса

Если у вас нет стиральной машинки – поищите пылесос. Его можно использовать целиком или частично. Всё зависит от того, какая конструкция вам кажется более привлекательной, и какими навыками вы обладаете. Предлагаем познакомиться с возможным вариантом исполнения.

Пылесос – хорошая основа для зернодробилки

Готовим всё необходимое для работы

Чтобы изготовить зернодробилку из старого пылесоса, стоит подготовить:

слесарный и металлорежущий инструмент;
наждачку;
дрель;
крепёжные элементы;
отрезки труб длиной около 15 см для изготовления выходного патрубка;
готовые ножи или металлические пластины для их изготовления;
решётку с небольшими ячейками, которая необходима для изготовления сита, предназначенного для просеивания зерна. Если таковой не имеется, можно воспользоваться металлическим листом, в котором просверливаются отверстия нужного диаметра.

Для изготовления сита подойдет металл толщиной 3 мм

Внимание! Приведённый перечень является приблизительным.

Схема устройства

Конструктивное исполнение устройства зависит от того, какая часть используется. Чаще всего предпочтение отдается вариантам, предполагающим использование одного двигателя. Его устанавливают на основание, под которым располагается ёмкость для приёма дроблёного зерна.

Схема устройства с двигателем от пылесоса

Подготовка сборных элементов

На подготовительном этапе:

изготавливаем основание, используя фанеру, ламинат либо металлопрокат;
разбираем пылесос, чтобы извлечь двигатель;
просверливаем в основании отверстие. Его диаметр должен соотноситься с диаметром вала двигателя;
если нет готовых ножей, изготавливаем их из металлических пластин. При толщине около 1,5 мм, их длина не должна превышать 20 см;
при отсутствии готового сита, изготавливаем его из металлического листа.

Сборка конструкции

Процесс сборки зернодробилки из пылесоса включает ряд этапов, каждый из которых заслуживает особого внимания:

с помощью гайки фиксируем нож на валу двигателя;
устанавливаем сито;
размещаем под ситом ёмкость, в которую будет поступать измельчённое зерно.

Внимание! Установка жестяного короба для загрузки зерна позволит упростить процесс дробления.

Предлагаем посмотреть следующее видео, чтобы разобраться с последовательностью выполнения работ:

Делитесь в х, актуальна ли для вашего домашнего хозяйства зернодробилка. Рискнули бы вы собрать её самостоятельно?

Как изготовить зернодробилку своими руками

Все владельцы животноводческих ферм прекрасно знают, насколько полезна персональная дробилка для зерна. С её помощью можно легко и быстро пополнить запасы питания для кроликов и птицы, приготовить комбикормовую смесь для скота, перемолоть овощи и фрукты.

Такой прибор полезен и в домашнем хозяйстве, его используют для дробления различных зерновых культур и получения муки из пшеницы, кукурузы и т. д.

Однако найти дешевую зернодробилку на рынке сельскохозяйственной техники очень непросто. Поэтому многие предпочитают создать этот полезный инструмент своими руками.

Для этого требуется наличие некоторых токарных навыков, умение обращаться со сварочным аппаратом и старая бытовая техника или некоторые ее детали, уже бывшие в употреблении, но все еще готовые послужить своему хозяину.

Как сделать зернодробилку своими руками из старого пылесоса

Не спешите расставаться со старым пылесосом, ведь его мотор идеально подходит для создания небольшой зернодробилки. Помимо него, потребуется:

лист фанеры толщиной 10 мм;
стальная пластина, выполняющая функцию ножа;
металлическая полоса для изготовления рабочей камеры;
деревянные штифты;
бункер с заслонкой для подачи зерна;
втулка, шайбы и гайки.

Знаете ли вы, за какую цену можно купить Мерседес Унимог в России, и какому грузовику отдать предпочтение: новому или б/у?

Прочитав эту статью, вы поймете, какие существуют особенности ремонта вилочных погрузчиков Тойота.

Для удобства можно составить чертеж зернодробилки своими руками, либо использовать фото уже готового агрегата. Сначала нужно подготовить основание прибора. С этой целью используется фанерный лист, из которого вырезается квадрат со сторонами 300 мм.

Поверх него укрепляется рабочий электродвигатель от пылесоса, при этом вал должен выступать вниз примерно на 40 мм.

Нож для нарезки

Рабочий орган зернодробилки – нож, который, вращаясь с огромной скоростью, будет производить помол зерна, – нужно изготавливать отдельно. Для этого потребуется любая стальная пластина с параметрами 15х200 мм и толщиной около 1,5 мм.

Материал обязательно нужно выбирать крепче, чем Ст-3, также можно использовать автомобильные держатели или любые другие похожие детали от бытовой техники.

С формой можно экспериментировать, придавая ей вид пропеллера или просто скашивая углы. Наждаком регулируется горизонтальный и вертикальный вид пластины.

Затем посередине созданного рабочего органа просверливается отверстие, по своему диаметру подходящее под вал двигателя пылесоса. Закрепляется нож на резьбовой хвостик при помощи втулки, гайки и двух шайб подходящего размера.

Для обустройства камеры, в которой будет происходить дробление зерен, нужно использовать металлическую полоску. Ее длина составляет примерно 700 мм (и еще 5–10 мм для крепления), а ширина не должна превышать 60 мм.

Металл сворачивается в кольцо, а его ребра отгибаются в наружную сторону по всему периметру камеры. Получившиеся фланцы по ширине будут не больше 10 мм. Это нужно для скрепления с основанием и установки сита.

Для того чтобы надежно зафиксировать дробилку, с нижней стороны камеры на равном удалении друг от друга монтируются три деревянных штифта.

Сито может иметь сетку с любым диаметром отверстий. Ее параметры зависят только от того, какой результат дробления нужно получить.

Для муки нужна мелкая сетка, для более крупного помола ячейки будут, соответственно, больше, а для овощной смеси можно использовать специальные перфорированные диски с отверстиями.

Само зерно будет подаваться в рабочую камеру из бункера, который закрепляется на основании. Также его следует оборудовать небольшим отверстием и пластинчатой заслонкой, с помощью которой можно регулировать подачу сырья.

Под ситом для сбора готовой продукции используют таз, обычную кастрюлю, ведро или бак.

Мельница-дробилка

Для создания мельницы для дробления зерна потребуются ротор и статор, которые будут работать по принципу жерновов. Подставкой для такого аппарата служит ящик, на котором устанавливается электродвигатель с небольшой мощностью – примерно 1 кВт на 220 В.

Обязательно нужно использовать однофазный агрегат, либо переделанный из трехфазного, либо с включенным пусковым конденсатором.

Устройство самодельной мельницы

Корпус мельницы зернодробилки ДКУ, изготовленной своими руками, представляет собой круглую коробку из металла толщиной 5 мм и диаметром 300-340 мм. Низ имеет борт – статор, а сверху устройство закрыто крышкой.

Внутри корпуса будет находиться двигатель и сама мельница. Нужно закрепить ее так, чтобы подшипник аппарата надвигался на вал агрегата, на котором, в свою очередь, установлен ротор. Вращаясь, он будет развивать скорость до 3 000 оборотов в минуту.

Поверх корпуса с помощью винтов прикрепляют бункер, через который будет происходить подача зерна.

Для удобства установлена заслонка, регулирующая расход материала, и брезентовый рукав-пыльник, через который готовая продукция выходит из аппарата.

Проделываются отверстия для подачи и извлечения зерна.

Как изготовить статор и ротор

Статор делается из пластины металла толщиной 2 мм и шириной около 50 мм. Эту металлическую полоску выгибают по окружности, помещают в форму для заливки и с одного торца покрывают алюминием так, чтобы получилась чаша с дном.

Её толщина – 4 мм. Далее нужно придать детали ребристость. Для этого нарезаются несколько уголков с параметрами 20х20х50 мм, и привариваются к внутреннему борту статора. Посреди механизма выполняется отверстие под вал.

Для изготовления ротора понадобится металлический лист, чья толщина должна быть не менее 3 мм. Из него вырезается круг диаметром 320 мм, затем от края отмеряют 20 мм и вновь рисуют окружность, которую разбивают на 32 равные доли.

Точку разметки обрабатывают сверлом так, чтобы получились сквозные отверстия диаметром 3 мм. С наружной стороны до этих дырок делаются пропилы ножовкой, получившиеся лепестки отгибают.

В центральной части ротора при помощи сварки устанавливается втулка длиной 45 мм и диаметром около 30 мм.

Зернодробилка из стиральной машины

Зернодробилка на основе стиральной машины – это мощный и удобный агрегат с высокими показателями производительности, работающий по принципу кофемолки.

Для изготовления такого вида техники не нужно обладать знаниями токаря и уметь проводить сварочные работы. Помимо самой стиральной машины достаточно иметь:

дополнительный электродвигатель (помимо того, что установлен в машине);
пару стальных пластин небольшой толщины (из них будут вытачиваться ножи);
кусок металлического уголка;
три поворотных болта М8 в комплекте с гайками;
три жестяных банки объемом 3 литра (подойдут из-под краски или лака);
три замка-лягушки;
дрель и сверла к ней, молоток, слесарные ключи и зубило.

Каждая стиральная машина отличается от других моделей своими размерами, устройством барабана и пусковым механизмом. Поэтому подробные инструкции не приводятся нигде и тому, кто решил создать подобный аппарат, важно понять сам принцип работы такой зернодробилки.

Принцип работы аппарата

Внимание! Степень измельчения готовой продукции определяется размерами ячеек сетки, а скорость перемалывания будет зависеть от остроты вращающихся ножей и мощности крутящего механизма.

Поступающее в бак зерно дробится при помощи ножей, которые с большой скоростью вращаются внутри барабана. Интенсивнее всего процесс разрушения будет происходить у стенок, так как на материал действует центробежная сила.

Каждый режущий элемент нужно наглухо прикрутить к втулке, которая, в свою очередь, насажена на вал электродвигателя. В качестве детали с осевым отверстием можно взять шкив от той же стиральной машины.

Один из двигателей, с втулкой и ножами, должен быть установлен на дне бака, там, где находятся узел активатора, сетка и, соответственно, выходное отверстие для готовой продукции. Второй генератор энергии крепится у съемного основания, у входного отверстия.

Он также имеет втулку и ножи. Чтобы защитить его от попадания пыли и семян, поверх режущих пластин устанавливается жестяная банка. В ней необходимо прорезать дырку, по диаметру совпадающую с размерами втулки и укрепить при помощи штативов.

Тогда выход раздробленного сырья получится максимально большим. При этом не теряется качество: зерна хорошо промалываются вращающимися в разные стороны ножами.

Сырье и готовый продукт

Бункер для загрузки сырья может быть любого размера, однако зернодробилка из стиральной машины предназначена для значительных объемов выпускаемой продукции. Это значит, что и контейнер с зерном должен быть большим.

Для того чтобы регулировать поступления сырья, необходимо оборудовать его заслонкой, которая будет вручную отодвигаться для подачи. Также стоит подумать о том, что станет с перемолотым материалом на выходе.

Для того чтобы предотвратить разбрасывание продукта и наладить его точную поставку от отверстия к емкости для сбора, необходимо оборудовать рукав.

Он может быть выполнен из резины или пластика, однако наиболее прочный материал для данной конструкции – это железо. С ним любой объем готовой продукции без проблем будет доставлен в конечную точку сбора.

Самодельная зернодробилка, помимо экономической выгоды, имеет еще несколько замечательных особенностей. Ее легко ремонтировать, так как при сборке аппарата его конструкция и принцип работы становятся понятны и просты.

Помимо этого, устройство, собранное своими руками, легко переделать под изменившиеся нужды. К примеру, поменять размер ножей и приспособить дробилку для перемалывания картофеля или крупных овощей.

Предлагаем посмотреть видео, из которого вы узнаете еще один способ изготовления зернодробилки своими руками – из болгарки:

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.
Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.
Для изготовления дробилки понадобится:

Электродвигатель мощностью около 1 кВт.
Листовой металл толщиной 3 мм.
Калёная сталь для ножа.
Болты, гайки, шайбы, гроверы — М8.
Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

Болгарка с отрезным кругом.
Электродрель.
Шлифовальный станок.
Сварочный аппарат.
Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

Задвижка для регулирования подачи зерна в рабочую камеру.
Бункер для зерна.
Кнопка включения-выключения электродвигателя.
Электродвигатель.
Втулка.
Ось.
Шайба.
Гайка.
Винт.
Основание.
Корпус рабочей камеры.
Ёмкость для измельчённого зерна.
Болт.
Гайка.
Металлическая сетка (решето).

Схема рабочей камеры дробилки.

Основание.
Корпус рабочей камеры.
Винт.
Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.
При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.
Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

Нож для зернодробилки своими руками

Устройство зернодробилки

Это устройство предназначено для измельчения зерна. В результате работы зернодробилки зёрна очищаются от оболочки. Если этого не делать, желудок многих животных, даже зубра, не сможет переварить такое зерно. После того, как будет сделана такая обработка, пища будет лучше усваиваться животными, способствуя увеличению их производительности.

https://www.youtube.com/watch?v=9ehr9Ob—zQ

Кроме этого, в зернодробилке происходит измельчение зерна, его пропуск через сито. Кроме того, при этом можно добавлять в еду для скота необходимые добавки, измельчитель приготовит однородную смесь, которую скот на ферме будет с удовольствием кушать.

Устройство дробилки для зерна

Виды домашних зернодробилок

Грабли ворошилки своими руками

Какой электрический триммер лучше выбрать для дачи

Такие механизмы можно классифицировать, в зависимости от мощности и продуктивности:

Промышленные устройства применяются в больших хозяйствах.
Небольшие зернодробилки предназначены для средних и малых фермерских хозяйств.

Существует и другой вид классификации. Здесь имеет значение то, для обработки каких именно видов кормов предназначено конкретное устройство:

Есть такой род механизмов, который предназначен для обработки корнеплодов. При этом их измельчают и смешивают с нужными добавками и витаминами.
Зернодробилки, которые занимаются переработкой силоса. Они измельчают ростки солода или зерновых культур.
Есть такие, которые занимаются обработкой зерна.
Существуют устройства, которые имеют универсальное назначение. Они могут быть использованы для дробления различных видов кормов.

Виды зернодробилок

Зернодробилки одинаково используются как на больших фермах, так и на частных подворьях, и различаются размером помола зерна. Для мелкого, среднего и крупного помола используют приспособления для сухого дробления, а если нужен очень мелкий помол, то необходим измельчитель зерна, применяющий влажный способ.

Читать также: Пеллетные станки своими руками

Зернодробилки имеют ряд достоинств:

Компактность позволяет перемещать аппарат,
Аппарат работает от обычной электрической сети,
Большой выбор моделей,
Возможность легко изготовить в домашних условиях,
Необходимые запчасти для зернодробилок можно найти в каждом доме.

Валковый измельчитель зерна измельчает продукт между двумя валками, которые вращаются в противоположных направлениях. Роторные отличаются тем, что ножи прикреплены к основному вращательному валу.

В молотковых дробилках основной рабочий узел включает в себя барабан, решето и деки. Дробление происходит под воздействием ударов в молоткообразном барабане. В щековых дробилках сырье для переработки поступает сверху, и раздавливается между двумя плитами-щеками.

А в конусном устройстве дробление осуществляется в постоянно вращающейся конусной головке.

Одна из самых популярных моделей, которую используют во многих крупоцехах, а также на фермах и частных подворьях — зернодробилка Шмель.

Она отличается простотой в работе и доступностью. В стандартную комплектацию включены такие запчасти для зернодробилок, как лингумы, аппараты для втягивания зерна, сито с ячейкой в четыре миллиметра и сито, с ячейкой шесть миллиметров, а также силовой кабель.

Шмель может производить в час до двух тонн дробленого зерна, а барабанная часть рассчитана на производство более 200 тонн зерна между техобслуживаниями.

Какая лучше: молотковая или роторная

Поилка для утят своими руками

На практике применяется два типа дробилок:

Для работы первой из них необходим мощный электродвигатель. Использование такой зернодробилки имеет универсальный характер. Она способна измельчать все основные типы кормов:

Два способа как сделать глубинный вибратор своими руками

зерновые ростки;
корнеплоды;
зерно.

Размеры получаемого сырья определяются тем, насколько быстро вращается мотор. Такого рода устройства стоят относительно дорого и используются большей частью в крупных хозяйствах.

Молотковая дробилка для зерна
Когда говорят о молотковой дробилке, то нужно учитывать, что у таких агрегатов конструктивное устройство зернодробилки является более сложным, чем в предыдущем случае.
В состав такого механизма должны входить:

молотки;
корпус;
резервуар, в который нужно насыпать зерно;
силовая установка;
сито;
барабан.

После начала работы барабан начинает вращаться, молотки – бить по нему изнутри. Зерно попадает внутрь барабана и раскалывается от ударов молотками до тех пор, пока не достигнет нужного размера.

Если сравнивать эти две разновидности, то нельзя точно сказать, которая из них лучше. Молотковая имеет более слабую мощность, однако качество её работы гораздо выше, чем у роторной.

Можно самостоятельно изготовить роторную или молотковую зернодробилку своими руками.

К сведению. Если нужно решить, какой вид лучше для конкретного хозяйства, то решение надо принимать, исходя из существующих условий.

Зернодробилка из пылесоса

Для того чтобы была изготовлена такая зернодробилка своими руками, нужно взять мотор от пылесоса. Изготовление будет конструктивно зависеть от того, какая именно модель взята за основу.

Как выровнять участок под газон на даче своими руками

Здесь будет объяснён принцип устройства такого рода зернодробилки:

Сначала извлекается мотор из старого пылесоса. Предположим для определённости, что этого бытового устройства у мотора была цилиндрическая, вытянутая форма.
Необходимо закрепить ножи на оси вращения мотора. Для этого можно взять стальную платину шириной 2 мм и такой длины, чтобы могла свободно вращаться внутри корпуса. Мотор нужно закрепить, для этого вверху цилиндра крепят планку, на которой он будет подвешен. При этом ось мотора будет направлена вниз.
Нужно сделать два диска, которые будут находиться на оси мотора: один – выше места прикрепления ножей, другой – ниже. Они ограничивают пространство, внутри которого будет происходить дробление зерна.
Диски должны пройти специальную обработку. В том, который ниже ножей, нужно проделать много дырок. Он будет выполнять функцию сита.
С краёв боковое пространство должно быть закрыто. За исключением одного отверстия сбоку, через которое будет поступать зерно для переработки.
Теперь нужно собрать весь механизм.

Сборка этой самоделки делается следующим образом:

Сбоку должна быть присоединена большая воронка, в которую будут подавать зерно для обработки. Это нужно сделать таким образом, чтобы оно попадало в боковое отверстие между дисками.
Цилиндр с мотором нужно установить вертикально на стойку таким образом, чтобы под ним можно было расположить ведро, куда будут попадать измельчённые зёрна.

Схема работы выглядит следующим образом. Если насыпать зерна в воронку и подключить электричество к мотору, то зерно будет попадать в резервуар между дисками. Там вращающиеся ножи будут разбивать его до тех пор, пока оно не выпадет через нижний диск, играющий роль сита, в ведро.

На заметку. Чертеж зернодробилки предусматривает, чтобы сбоку от мотора проделать по кругу небольшие отверстия для его вентиляции.

Ножи из стальных пластин

Зернодробилка своими руками изготавливается очень быстро. Главное — заранее подготовить все детали. Рабочий орган подобного устройства – это нож. Он будет вращаться с большой скоростью.

Благодаря этому происходит измельчение сырья. Для создания такого ножа можно использовать пластины из стали.

Каждая деталь должна соответствовать следующим размерам: толщина – 1,5 миллиметра, длина – 20 сантиметров и ширина – 1,5 сантиметра.

При выборе материала стоит отдать предпочтение тому, который будет крепче, чем сталь. В данном случае можно использовать автомобильные держатели, а также другие похожие детали от различной бытовой техники.

Зернодробилка, своими руками сделанная, может молоть лучше покупной, если правильно заточить ножи. Их следует сделать в виде лезвия. Две передние кромки необходимо обрабатывать по направлению оси вращения.

Что касается формы данной детали, то здесь можно и поэкспериментировать. Можно просто сделать углы скошенными или же придать ножам форму пропеллера. Вид каждой пластины стоит отрегулировать при помощи наждака.

Когда деталь будет готова, нужно просверлить отверстие, которое будет соответствовать валу двигателя. Нож можно закрепить на резьбовой хвостик. В данном случае понадобятся гайка, втулка и несколько шайб необходимого размера. Самодельная зернодробилка, своими руками изготавливаемая, почти готова.

Зернодробилка из болгарки

Важной особенности этого инструмента является то, что ось мотора направлена под прямым углом к инструменту.
На этой основе может быть сделана зернодробилка для домашнего хозяйства своими руками.
Вот как можно сделать зернодробилку:

Основой конструкции может быть прямоугольный кусок толстой фанеры. В нём прорезается отверстие по форме болгарки. Его прикрепляют при помощи болтов и металлической ленты к основе.

При этом нужно, чтобы ось вращения смотрела вниз. В качестве ножей нужно взять узкую металлическую полоску соответствующей длины.
Рядом с болгаркой делают отверстие, через которое будет поступать зерно. При этом важно, чтобы оно находилось над тем местом, где вращается винт.
Снизу нужно присоединить к основе сито. Его делают из старой кастрюли. При этом нужно на половину высоты срезать её борта и сделать много дырок в дне (гвоздём или сверлом дрели).
Теперь нужно собрать зернодробилку.

Для этого её устанавливают на подставку, снизу ставят ведро для обработанного зерна. На отверстие можно, например, поставить воронку от большой пластиковой бутыли. Туда при работе будут насыпать зерно.

Зернодробилка из стиральной машины

Принцип работы такого механизма аналогичен тому, как работает самодельная зернодробилка на основе пылесоса. В качестве рабочего объёма используется бак стиралки.

Мотор устанавливается таким образом, чтобы ось вращения была направлена вверх. Для измельчённого зерна делается сито в виде большого количества дырок в боковой части бака, сделанных с одной стороны. Рекомендуется в этом месте поставить шторку, чтобы зерно не разлеталось по помещению. Теперь зернодробилка, сделанная своими руками из стиральной машины, готова.

Зернодробилка из стиральной машины

Дробилка зерна из болгарки

Во многих домашних хозяйствах есть ненужные уже ручные пилы с вращающимися дисками. Зернодробилка из болгарки может стать хорошим вариантом приспособления пилы. Помимо самой пилы, необходимы следующие запчасти для зернодробилок:

Отрез трубы, диаметром не менее 15 см,
Решетка с мелким сечением или сетка,
Режущие диски (можно использовать из мясорубки),
Коробка для зерна,
Лист фанеры или ламината.

Дробилка зерна своими руками из болгарки делается так: корпус бензопилы крепится на фанерном листе, в котором предварительно вырезаются небольшие отверстия для крепления. Дополнительная прорезь делается на листе и под коробку или банке, в которую будет ссыпаться измельченное зерно.

Крепят бензопилу металлическими скобами и болтами. Самодельная дробилка должна быть оснащена острым металлическим ножом, заточенным с обеих сторон. Снизу листа фанеры крепят сетку или решето, можно также использовать самоделки из кастрюли. В данной модели двигатель для зернодробилки — это двигатель электропилы.

Крупорушка своими руками готова!

Дробилка из стиральной машины

Очень популярна среди фермеров и зернодробилка своими руками, сделанная из стиральной машины.

Корпус стиральной машины — это уже готовая мощная корморезка. Работает данный вид зернодробилки по принципу, схожим с кофемолкой: зерна измельчаются в барабане за счет вращения в разные стороны острых ножей. Изготовить данную модель можно, имея следующие запчасти для зернодробилок:

Режущие диски или ножи,
Решетка,
Дополнительный двигатель,
Металлический уголок или узкие пластины,
Молоток,
Небольшой отрез металлической трубы.

Читать также: Настольный токарный станок по металлу металл мастер

Перед тем как сделать дробилку из стиральной машины, нужно хорошо заточить ножи или используемые режущие диски. Ножи насаживаются на вал, а вал после этого крепится к активаторному шкиву шайбой.

Отверстие для слива увеличивают в размере при помощи молотка, до диаметра, равного 12, 5 см. В полученное отверстие вставляют отрез трубы. По нему дробленое зерно будет ссыпаться в ящик или коробку. В баке машины устанавливают решетку с мелкими ячейками под углом в 13- 17 градусов.

Обязательное условие: размер решетки должен полностью совпадать с размерами внутреннего бака.

Более качественный помол поможет получить дополнительный двигатель для зернодробилки. Устанавливают его под крышкой, а для крепления используют уголок или пластины из металла. На вал двигателя ставят еще один нож, диаметр которого меньше, чем размер бака. Дополнительный двигатель для зернодробилки желательно закрыть кожухом. Это предотвратит попадания внутрь пыли и частичек корма.

Зернодробилка – это универсальный агрегат для измельчения крупных и мелких зерновых культур, которые входят в рацион крупного рогатого скота и других домашних животных. Дробилка для зерна существенно экономит время и силы своего владельца, а переработанный в ней корм можно смешивать с различными добавками, улучшающими рацион питомцев.

Зернодробилка из электродвигателя

Если использовать обычный электродвигатель, то нужно для изготовления такого устройства сделать следующее:

Аналогично тому, как описано ранее, установить металлический нож на ось вращения.
Поставить два диска на ось перед ним и после него.
Закрыть боковое пространство между ними, оставив одно отверстие сверху для поступления зерна и снизу для высыпания размельчённого зерна.
Нижнее отверстие нужно сделать в виде сита, поставив горизонтальную металлическую пластину с большим количеством дырок.
Мотор крепят на горизонтальной пластине. Под нижнее отверстие ставят приёмную ёмкость, на верхнее – воронку, для того чтобы насыпать зерно.

Теперь зернодробилка из болгарки, сделанная своими руками, готова к работе.

Делаем зернодробилку из старого пылесоса своими руками

Стоимость продаваемых на рынке дробилок немаленькая, поэтому есть смысл изготовить ее самим. Вам понадобится некоторый инструмент, ненужная бытовая техника или еще работающие её части. Мотор от старого, но еще работающего пылесоса, подойдет для того, чтобы своими руками изготовить небольшую зернодробилку. Ниже представлена пошаговая инструкция по изготовлению зернодробилки.

Чертеж крупорушки своими руками

Таблица светофильтров для сварочных масок

Также почитайте: Как сделать крупорушку своими руками в домашних условиях

Шаг 1. Чтобы изготовить основание будущей дробилки возьмите лист фанеры и вырезать из него квадрат со сторонами 30 см. На основание закрепите мотор от пылесоса так, чтобы вал выступал на 4 см вниз. Шаг 2. Самое важное в зернодробилке – это нож, который будет все измельчать.

Для него используется крепкая металлическая пластина с размерами ВхДхШ 1,5х20х1,5 см. Затачивается нож как лезвие, обе передние кромки затачиваются по направлению к оси вращения. В середине делается отверстие, соответствующее размерам вала двигателя, и нож жестко крепится к нему.

Фото крупорушки из старой стиральной машины

Шаг 3. Чтобы изготовить рабочую камеру, стоит взять стальную полосу не более 6 см в ширину и в длину 70+1 см (с учетом запаса для ее закрепления) и завернуть в кольцо. Для надежной фиксации зернодробилки в нижней части камеры на одинаковом расстоянии вставляются три деревянных стержня.

Сетка для дробилки может иметь отверстия разного размера, от диаметра которых зависит назначение оборудования. Для муки размеры ячеек в сетке могут быть небольшими, а для комбикорма их размер должен быть существенно увеличен.

Фото зернодробилки из старой болгарки

В дробилку сырье будет попадать из бункера, который крепится у основания. Чтобы можно было управлять подачей сырья, в бункере сделайте небольшое окно с затвором. Для сбора результата помола под ситом установите контейнер, ведро или любую емкость.

Плюсы и минусы самодельных зернодробилок

Достоинствами самодельных устройств являются:

Дешевизна.
Простота изготовления.
Хорошее качество работы.

Однако им присущ ряд недостатков:

Они шумные.
Высокая вероятность поломки.
Для выполнения работ не всегда легко найти нужные детали и узлы.

Самодельные агрегаты выгодно использовать там, где требуется небольшое количество зерна. В больших фермерских хозяйствах выгоднее использовать мощные покупные зернодробилки.
