Стол для сварщика своими руками

Работа сварщика требует определенного оборудования. В первую очередь это удобный верстак, который несложно сделать в условиях частной мастерской. Чтобы смонтировать сварочный стол своими руками, понадобятся определенные материалы и инструменты. Процесс состоит из нескольких этапов, на каждом из которых соблюдают правила техники безопасности.

Особенности конструкции

Сварочный стол — основное рабочее место сварщика. На ровной металлической столешнице удобно производить ручную сварку, резку металла, зачистку деталей, конечную шлифовку изделий.

Классический стол сварщика, изготовленный своими руками, подходит для установки в гараже или мастерской.

В таких условиях габаритная конструкция служит заземляющим элементом, так как она полностью выполнена из металла.

Еще одно отличие рабочего верстака от обычного стола — его строение. Оно отвечает критерию практичности и требованиям техники безопасности. Обязательными элементами являются огнеупорная столешница, поддон и ножки.

Конструкция также может быть оснащена нижней полкой, на которой удобно хранить инструменты и оборудование — сварочный аппарат, щиток, амперметр, вольтметр, пенал с электродами.

Любое сварочное оснащение изготавливают и устанавливают по правилам безопасности:

• над столом — исправная вытяжка для отведения газообразных веществ;
• вентилирующее устройство смонтировано на высоте 1,3–1,5 м над сварочным верстаком;
• по краю столешницы приварена медная окантовка для сбивания смазки электродов;
• рабочее место оснащено светильниками, функционирующими под напряжением 36 В.

На столе или рядом с ним исключается хранение огнеопасных веществ и материалов.

Виды и чертежи

В зависимости от конструкции все сварочные столы, предназначенные для частных мастерских, делят на две разновидности: простые и полупрофессиональные. Для временной или несложной работы подходит первый вариант. Для изготовления усложненных изделий требуется полупрофессиональная (поворотная или сборочно-монтажная) конструкция.

Проще всего сделать своими руками первую разновидность сварочного стола. Простая модель состоит из жесткой прямоугольной рамы, к которой приварены четыре опоры. В качестве последних используют уголок или стальную трубу. Для большей устойчивости ножки скреплены по периметру металлическими перекладинами. Столешница простого стола оснащена пазами перфорации для закрепления свариваемых деталей.

  Как своими руками сделать кухонный стол из дерева или древесных плит

Конструкция полупрофессионального верстака оборудована круглой платформой, которая может плавно вращаться. Движение возможно благодаря установленному электродвигателю.

Такая модель позволяет сварщику создавать сложные изделия, не передвигаясь вокруг мебели.

Сборочно-монтажный стол предусматривает дополнительные вмонтированные элементы: головчатые устройства для сверления, шлифования, фрезеровки, а также встроенный вентилятор.

Для самостоятельного монтажа необходимо подготовить чертежи приспособления. На них должны быть прорисованы все детали с точными размерами. Если готового варианта нет, составлением чертежа сварочного стола занимаются вручную.

Для этого формируют ведомость материалов. Сводную таблицу с размерами стола, наименованиями материалов отражают на одном листе с самим эскизом.

При расчетах учитывают, что высота верстака должна укладываться в пределы от 700 до 850 мм, а его площадь составлять не менее 800 × 1000 мм.

Простой
Полупрофессиональный
Сборочно-монтажный
Чертеж

Необходимые материалы и инструменты

Для создания сварочного стола своими руками понадобятся стандартный набор инструментов и надежные материалы. Последние должны отвечать правилам противопожарной безопасности. Для работы подготавливают:

• аппарат для сварки;
• болгарку;
• пассатижи;
• рулетку;
• молоток;
• угольник.

Болгарку можно заменить ножовкой по металлу. Для прорисовки линий и отметок в комплект включают мел. Для изготовления полноценной модели понадобятся также струбцины, зажимы и магнитное основание для удержания мелких деталей.

Чтобы сварить стол из металла, необходим материал, не подвергающийся действию сварочного луча и выдерживающий большие весовые нагрузки. Раму делают из профиля размером 60 × 40 × 2 мм, а рабочую поверхность — из аналога с параметрами 30 × 30 × 1,2 мм. Для работы подходит также швеллер П-образной конфигурации. Для поддона заготавливают металлический лист.

Если ножки будут изготовлены из профильной трубы, ее следует подбирать по сечению. Оно должно быть минимум 60 × 60 × 2 мм.

Для стоек подходит уголок 63 × 63 × 4 мм, а для обвязки ножек — уголок 30 × 30 или 40 × 40 мм. Если стол предполагается переставлять, также заготавливают колесики или ручки, для которых подойдут скобы или арматура.

Для крючков понадобятся гвозди или проволока, для полки или тумбочки — фанера или ДСП.

Сплошной металлический лист не используют для столешницы.

Сварочный аппарат
Болгарка
Пассатижи
Рулетка
Молоток
Угольник

Этапы изготовления

Пошаговая инструкция по изготовлению сварочного стола в домашних условиях состоит из нескольких этапов. Первый блок работ включает сооружение столешницы, второй — ножек, третий — защитного короба. Весь процесс основан на сварке металлических деталей.

  Пошаговое создание деревянного стола своими руками, полезные советы

Рабочая поверхность

Столешница сварочного верстака готовится в два приема: сначала — рама, затем — сама поверхность. Согласно чертежу, из профильной трубы нарезают болгаркой отрезки, необходимые для изготовления рамы. Торцы металлических деталей зачищают от заусенцев. Затем профиль сваривают, выдерживая четкую геометрическую форму.

Далее из профильной трубы или швеллера нарезают внутренние детали, также ориентируясь на чертеж или размер уже готовой рамы.

Перед тем как сварить стол, заготовки выкладывают на раму на расстоянии 3–5 см друг от друга. Если это не швеллеры, а профиль, его вставляют внутрь рамы. Детали фиксируют сваркой и зачищают швы.

В заключение по бокам конструкции приваривают ручки из закругленной арматуры.

Из профильной трубы нарезать отрезки, необходимые для изготовления рамы
Торцы металлических деталей зачистить от заусенцев
Нарезать внутренние детали, ориентируясь на чертеж или размер уже готовой рамы
Сварить стол, выложив заготовки на раму на расстоянии 3–5 см друг от друга
Зафиксировать детали сваркой и зачистить швы

Ножки

По заданной высоте стола из трубы нарезают четыре стойки. Их приваривают к углам уже готовой столешницы. Важно выдержать точный угол в 90 градусов, иначе конструкция будет неустойчивой. Для этого пользуются угольником.

Далее на металлических столах для усиления крепят перекладину. Отступив от конца стоек 20–30 см, приваривают по периметру уголок. Его кладут плоской стороной на внутреннюю часть ножек таким образом, чтобы получилась подставка для полки. При необходимости на низ стоек крепят колесики, а на верхнюю часть — крючки для рабочего инвентаря.

Нарезать четыре стойки из профильной трубы по заданной высоте
Приварить их к углам уже готовой столешницы
Сделать для усиления поперечную перекладину
При необходимости на низ стоек закрепить колесики
Для удобства в комплект к столу можно изготовить полки для инструментов

Защитный короб

На заключительном этапе монтажа для сварочного стола делают специальный монолитный поддон. Для этого из металлического листа вырезают заготовку по размерам, превышающим рабочую поверхность крышки верстака.

У выкройки загибают вверх края, чтобы получились невысокие бортики. Защитный короб крепят снизу столешницы под незначительным уклоном. Такой экран выполняет защитную роль во время сварочных работ. В него собираются шлак, окалина.

Благодаря этому конструктивному элементу на предметы, лежащие внизу, не попадают искры и мусор.

Для удобства в комплект к сварочному столу можно изготовить объемную тумбочку с полками для инструментов.

Сделать монолитный поддон и закрепить его снизу столешницы под незначительным уклоном

Техника безопасности при сварочных работах

Так как все этапы процесса непосредственно связаны со сваркой, необходимо придерживаться стандартных правил безопасности. Они касаются размещения и оснащения сварочного поста, спецодежды, физических параметров работы приборов. Техника безопасности включает следующие пункты:

1. Мастерская должна быть оборудована вентиляционной системой. Помещение должно предусматривать возможность проветривания.
2. Если сварка проводится на открытом воздухе, рабочее место должно находиться под навесом. При этом во время сильного дождя или снегопада процесс останавливают.
3. Сварщик должен быть одет в защитную одежду, которая включает маску (щиток), рукавицы из спилка или замши, обувь и костюм из невоспламеняющегося материала.
4. Если проводится сварка деталей из оцинкованного металла, мастеру для защиты дыхательных путей необходим респиратор.
5. У сварочных кабелей должна быть неповрежденная обмотка, а у мест их стыковки — качественная изоляция. При обнаружении дефекта работу следует прекратить и восстановить целостность провода.
6. Длина электрокабелей, идущих к сварочному аппарату, не должна превышать 10 м. Шнуры подвешивают на высоте 2,5 м или опускают на пол в заземленной стальной трубе.
7. Оборудование можно использовать под напряжением не более 90 В. Оптимальная сила тока для работы составляет не более 0,05 А.

  Изготовление инверсионного стола своими руками, советы по эксплуатации

Для мастера, обладающего необходимыми навыками, изготовление стола для сварочных работ — несложное мероприятие.

Главное — соблюдать все правила техники безопасности, придерживаться подготовленного чертежа и выполнять действия в определенной последовательности.

В этом случае конечный результат будет отличаться надежностью и устойчивостью, а прочное готовое изделие на долгие годы обеспечит сварщику удобство при работе.

Мастерская должна быть оборудована вентиляционной системой, а в помещении предусмотрена возможность проветривания
Сварщик должен выполнять сварочные работы в специальной защитной одежде
Сварочные кабели должны иметь неповрежденную обмотку, а места их стыковки — качественную изоляцию

Видео

Сварочный стол — каким должен быть стол для сварочных работ и как его сделать своими руками (85 фото)

Сварочный стол пригодится для любителей и для профессионалов своего дела. Покупать такой стол в специализированном магазине не выгодно. Поэтому можно смастерить сварочный стол своими руками в домашних условиях.

При самостоятельной сборке стола, вы сможете сделать его такого размера, какого пожелаете. Также для экономии пространства сварочный стол можно будет использоваться не только для сварки, но и для других работ.

Какой должен быть стол для сварки?

Работа со сварочным механизмом опасная, поэтому стол должен быть удобным и безопасным для работы. Существует много видов сварочных столов, но для комфортного использования, любой вид должен отвечать некоторым требованиям:

У рабочего места обязательно должна быть вытяжка. При работе со сваркой выделяется много вредной пыли и газов, поэтому через вытяжку воздух должен очищаться, чтобы не навредить здоровью.

На рабочем месте, с торца стола обязательно должен быть вентилятор. Расположить его лучше на высоте 150 см.

• Края сварочного стола должны быть покрыты медным материалом.
• Для освещения изготавливается самодельная система, с мощностью не более 36В.
• В столе для сварки обязательно нужно встроить место для хранения электродов и еще одно место для других необходимых инструментов.
• Один закрывающийся отдел, где будут храниться инструменты, которые редко используются.
• Неотъемлемая часть стола для сварки — заземление.

Важно запомнить, что стол для сварки в домашних условиях нужно делать из материала, который не плавиться, не горит и не выделяет ядовитые вещества при высокой температуре. Рекомендуемая высота стола для сварки 0.7-0.9 метров, площадь – 1.0 на 0.8 метров.

Далее требуется сделать чертеж сварочного стола с размерами и приготовить все необходимые инструменты.

Необходимые инструменты для сборки

• Аппарат для сварки и необходимые для его работы элементы.
• Угольники, линейки и маркер для пометок.
• Рулетка или измерительная лента около 3 метров.
• 4 струбцины, в виде буквы «С».
• Кусачки.
• Ножовка по металлу или машина для шлифовки.
• Метчик.
• Дрель и необходимые для ее работы элементы.
• Металлические листы, трубы, проволока.
• Болты, гайки и т.д.
• Лобзик, тиски.
• Болгарка.

Инструкция изготовления сварочного стола своими руками

Верхняя крышка будет изготавливаться для сварочного стола из профильной трубы, с сечением 0.5 на 0.5 см. у края и 0.3 на 0.3 см на внешней стороне. Разрезать трубу лучше болгаркой. Приготовленные части скрепляют с помощью сварочного аппарата. Окантовка крышки будет из профиля 0.5 на 0.5 см. прямоугольной формы

Внутренняя часть закладывается профилем 0.3 на 0.3 см. Трубы прикрепляются сваркой таким образом, что получается решетка, швы зачищаются.

Далее делаем ножки, их можно смастерить из трубы 0,25 на 0,25 см. Всего нужно нарезать 4 штуки, далее привариваем их к основанию стола. Чтобы было легче понять, что и как делать, для наглядности посмотрите фото сварочного стола.

Для дополнительной жесткости делаем пояс по периметру стола, на высоте 30-40 см от пола. Это необходимо, чтобы при работе стол прочно стоял и не шатался.

Для удобства можно сделать ручки для переноса стола в любое место. Смастерить их лучше из металлической арматуры с диаметром 0.8-1.0 см.

Колеса для более удобной транспортировки сварочного стола. Достаточно будет всего 2 колесика, которые можно взять от старой тележки.

Место для хранения инструментов. Нишу рекомендуется изготавливать из ДСП или фанеры. По желанию можно применить металлический лист. Прикрепляется ниша внизу стола.

Кожух для мусора делается из металлических листов, любой толщины.

Готовый стол для сварки по желанию можно покрасить специальной краской для металла.

Рядом с рабочим столом обязательно должна находиться емкость с водой, ведь работа со сваркой огнеопасная. Также поверхность пола рядом со сварочным столом, на расстоянии 1.5 метров, должна покрыта негорючим материалом.

Если соблюдать инструкцию, как сделать сварочный стол и применять данные советы на деле, то у вас все получится.

Фото сварочного стола

2. Также рекомендуем посетить:

Сварочный стол своими руками: чертежи с размерами, пошаговая инструкция — Строительство и ремонт

Для тех, кто постоянно занимается сваркой сравнительно небольших деталей, сварочный стол – не прихоть, а обязательное условие комфортной и результативной работой.

При этом купить готовое изделие могут не все, да и не всегда готовая модель полностью отвечает требованиям сварщикам.

А главное, что обычно не устраивает потенциальных покупателей – цена, особенно существенная для профессиональных моделей.

Основные требования

Базовые требования – прочность, изготовление из негорючих и стойких к термическому воздействию материалов – дополняются запросами, связанными с характером работы сварщика.

Так, среди возможных нюансов, требующих изготовления сварочного стола своими руками, могут быть:

• определенная высота столешницы. Большинство мастеров работают стоя, но при этом разница в росте или привычка выполнять некоторые операции сидя могут повлиять на необходимость увеличить/уменьшить стандартную высоту, равную 650…800 мм;
• размеры столешницы. В зависимости от того, какого размера детали свариваются, может хватить столика размерами 60х60 см, а может оказаться слишком маленьким габарит 2х1,5 м;
• нагрузочная способность. Она касается не только допустимой нагрузки на опоры стола (ножек для небольших изделий обычно четыре, для крупных – шесть или восемь), но и распределенной нагрузки на столешницу. Выполнять ее из тонкого листа приемлемо только для работы с небольшими легкими деталями, но для сварочного агрегата в этом случае потребуется усиленная зона-подставка. Оптимальный вариант – создание столешницы из слоистых конструкций или профильной трубы большого сечения;
• мобильность. В некоторых случаях требуется возможность перемещать сварочный стол в пределах помещения или выкатывать его на улицу. В таких моделях очень пригодятся колесики с обязательным стопором;
• наличие дополнительных элементов конструкции. В роли таких дополнений могут выступать полки, подвесы для инструментов, ящики для расходных материалов, ограждающие щитки, направленные светильники, вытяжки и так далее;

Конкретную модификацию сварочного стола мастер определяет самостоятельно, исходя из потребностей и особенностей рабочего процесса.

Материалы для сварочного стола

В качестве силовой рамы стола для сварочных работ почти всегда выступает металл.

На фото представлен мобильная модель на жесткой раме из профильной трубы с сечением 60х60 мм и толщиной стенки 2 мм. Рама изготовлена методом сварки, боковины дополнительно усилены арматурным прутком.

В качестве поверхности для рабочего стола использована профильная труба сечением 60х140 мм.

Такая конструкция весит порядка 150…200 кг, что вполне достаточно для обеспечения необходимой нагрузочной способности.

Ниже представлены профили горячекатанных стальных труб квадратного и прямоугольного сечения, которые подходят для изготовления силовой рамы сварочных столов. Сразу стоит обратить внимание на трубы с толщиной стенки от 2 мм, поскольку труба со стенкой 1,5 мм может не обладать достаточной прочностью при работе с крупными деталями.

• Не обязательно использовать именно замкнутый профиль – допустимо применение швеллера или другого аналогичного вида проката.

Интересно, что поверхность рабочего стола почти всегда делается с просветами. Это необходимо для того, чтобы можно было крепить детали к его поверхности струбцинами и другими приспособлениями для удержания изделий в нужном положении.

2. Помимо столешницы из полос, часто используют вариант с перфорацией.

В этом случае применяется стальная полоса (как показано на фото) или сплошной лист. Диаметр отверстий – 10…25 мм.

Толщина листа (полосы) для нормальной работы должна составлять не менее 8…10 мм, лучше – больше. Это также увеличивает массу изделия и способствует его устойчивости, лучшему распределению нагрузки по столешнице. К сожалению, сечение и толщину стенки профиля опорных стоек тоже приходится увеличивать.

Для небольших деталей, которые нет необходимости закреплять на рабочей поверхности, подходит столешница из листового металла с толщиной 8…20 мм. Полки и дно ящиков для не слишком тяжелых вещей часто изготавливают из металлической сетки или более тонкого сплошного или перфорированного металлического листа.

• В отдельных случаях допустимо применение ОСБ или толстой фанеры для не ответственных (на них не будут размещаться горячие предметы, не будут попадать искры) полок.

Важно: если под столешницей сварочного стола будут храниться какие-либо материалы или оборудование, не терпящее высоких температуру, желательно выполнить теплоизоляцию столешницы. Для этого необходимо использовать НЕГОРЮЧИЕ теплоизоляторы – базальтовую или минеральную вату, базальтокартон, асбест и тому подобные.

Для защиты от искр и окалины деревянных или выполненных из заменителей дерева материала полок и ящиков поверх них укладывают металлические листы толщиной 1…5 мм.

Последний момент, касающийся материалов и комплектующих: ножки для передвижных сварочных столов обязательно должны иметь стопор и быть рассчитаны на массу изделия. Использование не стопорящихся колесиков допустимо только для небольших, предназначенных для редких работ, изделий.

Чертежи с размерами для сварочных столов

Рассмотрим несколько моделей, которые отличаются сложностью, компоновкой и используемыми материалами.

Простейший стол для сварочных работ

Эта модель не отличается солидными размерами или большой нагрузочной способностью, но для сварки некрупных деталей, которые требуют крепления в тисках или с помощью струбцин, подходит очень неплохо.

Основа конструкции – уголок 60х60х670 мм, из которого выполнены ножки. Обвязка, в применении к обычному столу именуемая царгой, изготовлена из полосы толщиной 20 мм и шириной 100 мм. Длина двух фрагментов (по длинной стороне) – 1000 мм, двух других (по короткой стороне) – 620 мм. Полосы приварены к уголку снаружи, причем верхний край полосы выше верхнего края уголка на 20 мм.

Внутрь жесткой рамы (ножки плюс обвязка) уложены и приварены полосы металла толщиной 20 мм, шириной 100…150 мм (не критично) и длиной 580 мм. При желании для усиления рамы можно приварить поперечины по длинным и коротким сторонам стола внизу, на высоте 200…300 мм. Если сделать их из уголка, на них можно будет опереть полку.

Столешница набирается из профильной трубы или полос металла с толщиной 30 мм. Если используется труба, желательно заварить ее торцы пластинами. На схеме не показаны зазоры между полосами, но на практике желательно оставлять промежутки 20…30 мм, чтобы можно было крепить детали к столу в любом месте струбцинами.

Мобильный сварочный столик на колесах

Компактная квадратная модель с дополнительной полкой особенно удобна, если сварочные работы надо выполнять, перемещаясь в пределах помещения или по участку. Стол предназначен для работы стоя, поэтому высота столешницы больше, чем это обычно принято.

1. Нагрузочная способность в данном случае даже меньше, чем у предыдущей модели, поскольку для столешницы использован лист толщиной всего 3 мм, такую же толщину имеет уголок ножек.
2. Обратите внимание: при сборке необходимо разместить уголок ножек ВНУТРИ обвязки из уголка, это стабилизирует конструкцию и делает ее более аккуратной.

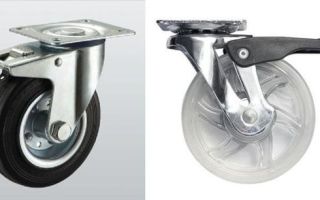

3. Для перемещения столика используются стандартные поворотные колесики без стопора (можно использовать мебельные, но только металлические).

Сварочный стол на регулируемых опорах с перфорированной столешницей

Эту модель можно назвать сборочно-сварочным столом, поскольку перфорация столешницы позволяет закрепить на его поверхности множество различных приспособлений, облегчающих монтаж. Такое изделие применимо также для столярных работ, гибки дерева или металла по шаблону, ремонта и так далее.

Модификация модели с немного другими размерами

Опорой для металлической перфорированной столешницы, имеющей толщину 3 мм и более и шаг отверстий по сетке хотя бы 100х100 мм. Диаметр отверстий – 10…25 мм, в зависимости от способа креплений деталей и размера используемых приспособлений (струбцин). В перфорированном листе выполняются пазы шириной 10 мм для установки усиливающих пластин с тыльной стороны и крепления бортиков.

Для этой модели используются стандартные регулируемые ножки, способные выдержать требуемую нагрузку. При выборе мебельных регулируемых ножек необходимо убедиться в достаточном шаге резьбы на регулирующей опоре и прочности изделия в целом.

Примеры использования стола для сварочных работ с перфорированной столешницей

Раскладной сварочный стол с дополнительными деталями

Если предыдущие модели было несложно сделать самостоятельно, эта конструкция потребует хороших навыков сварщика и монтажника, зато и удобства в процессе работы обеспечит гораздо больше, чем стандартные столы для сварки.

Основная часть изделия практически не отличается от представленного первым варианта. Здесь также использованы массивные стойки и обвязка из профилированной трубы, но внизу добавлена нижняя обвязка, служащая опорой для полки. А вот боковые элементы интереснее.

С помощью петель к передней и задней кромке столешницы крепятся откидные детали, собранные из трубы с гораздо большим промежутком между элементами, чем в основной столешнице. В рабочем (поднятом) положении эти панели удерживаются П-образными подставками, закрепленными на стойках стола с помощью вращающейся оси.

Вынесенная справа дополнительная полка, усиленная раскосами, имеет колесики усиленной конструкции. С их помощью стол можно транспортировать, приподняв противоположный край.

Как изготовить такую конструкцию, можно посмотреть на видео.

Сварочный стол из профильной трубы своими руками: пошаговая инструкция

Для лучшего понимания конструкции и особенностей монтажа такого стола предлагаем ознакомиться с поэтапным описанием изготовления сравнительно простой модели с полками и столешницей, набранной из отрезкой профилированной трубы прямоугольного сечения. Помимо фотографий, доступно видео монтажа.

• Чертеж рамы.
• Эскиз будущей столешницы.

Трубы для столешницы нарезаются любым удобным способом, торцы завариваются пластинами. Обязательны зачистка заусенцев после резки и шлифовка сварных швов.

1. Крепление подготовленных труб к царге (подстолью) будущего стола.
2. Готовая столешница.

Вид снизу. Обратите внимание: трубы царги подрезаны по углам и соединены встык.

Рама в сборе. Металл отполирован, особенно тщательно в местах сварки.

• Соединение рамы и столешницы.
• Крепление к раме колес.

Установка полки на нижнюю обвязку рамы. Уголки полки выпилены.

Обшивка боковой поверхности. Полки и боковина крепятся к металлу саморезами через заранее просверленные отверстия.

На верхнюю полку лучше положить металлический лист толщиной 1…3 мм, он защитит ОСБ-плиту от возгорания и загрязнения. По мере надобности можно просто извлечь лист и стряхнуть с него накопившийся мусор и окалину.

Заключение

Напоследок еще несколько «маленьких хитростей», которые позволят сделать конструкцию сварочного стола более совершенной или избавят от затруднений в работе.

Фрагменты наборной столешницы из полосы закреплены не прямо на раме, а на штырях. Это уменьшает передачу тепла раме и дает больше возможностей для закрепления деталей по краю стола.

Для массивных крупногабаритных деталей рама усилена раскосами по углам и по центральной стойке.

На ножках приварены крюки для крепления оборудования и проводов.

Если есть сомнения в прочности крепления колесиков к раме, можно усилить углы вот такими Г-образными деталями.

В качестве опор-балок для наборной столешницы можно использовать не уголок или трубу прямоугольного сечения, а двутавр, как показано на фото выше. При этом достаточно двух балок, а не традиционной замкнутой прямоугольной рамы.

Если планируется «намертво» прикрепить сварочный стол к полу, необходимо заранее предусмотреть на нижней плоскости ножек пластины с отверстиями для анкерных болтов по углам.

Сварочный стол своими руками: чертежи мощного поворотного сборочно сварочного стола

Сварочный стол – это неотъемлемая часть рабочего процесса мастера. Грамотно продуманный стол позволяет организовать рабочее пространство и сохранить множество места.

Поэтому имеет смысл сделать сварочный стол своими руками, ведь заводская вещь не сможет удовлетворить всех потребностей отдельно взятого мастера.

При планировании и наброске чертежей конструкции варочного места следует учесть такие тонкости, как колесики, место под инвертор и кабелепроводы. Последние особенно важны при наличии большого количества сварочного оборудования.

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

• обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
• вентилятор устанавливается слева на высоте 1,3 — 1,5м;
• для очистки электродов на стол сварщика устанавливается кант из медной полосы;
• установка полок и ящиков для электродов и инструмента;
• крепление для подключения заземления;
• запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
• обязательное освещение рабочей зоны светильником на 36 В.

Безопасность при исполнении сварочных работ

1. Любые работы по сварке металла должны проводиться только в помещениях, в которых устроено хорошее проветривание или есть оборудование с вытяжной системой вентиляции.
2. Во время проведения работ нужно использовать все необходимые для сварщика средства личной защиты.

   К ним относятся специальная невозгораемая одежда, обувь, кожаные или брезентовые рукавицы, сварочная маска или щиток, а в отдельных случаях респиратор (при сварке оцинкованного металла).

3. Все стыки сварочных кабелей должны быть изолированы, и их изоляция не должна иметь повреждений. Если повреждения будут обнаружены при визуальном осмотре, их требуется немедленно заизолировать.

4. На рабочем месте не должны находиться какие-либо легко возгораемые материалы и вещества.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами.

Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки.

Рядом с ней устанавливается подставка для ёмкости с водой.

  Классификация приборов для измерения температуры

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов.

Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Какова оптимальная высота сварочного стола (и другие размеры)

Сварочные столы обычно имеют высоту 70–90 см, длину столешницы 1 м и ширину 80 см. Но это рекомендуемые параметры, при необходимости изготавливают изделия и других размеров в зависимости от площади рабочего места.

Лучше рассчитать все заранее и учесть требования ГОСТа. Работать удобно, когда у специальной мебели стандартная высота.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа.

Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками.

Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

• рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
• для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
• освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
• поворотная платформа приветствуется;
• если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

• пассатижами;
• рулеткой;
• мелом;
• линейкой;
• молотком;
• угольником;
• кусачками;
• тремя С-образными струбцинами;
• болгаркой или, в крайнем случае, ножовкой по металлу;
• сварочным аппаратом с электродами;
• метчиками с воротком для нарезания резьбы;
• фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

• максимальные размеры рабочей зоны не свыше 1×0,8 м;
• высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
• общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

За основу берем готовый чертеж и дорабатываем по своим потребностям

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

• 4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
• 2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
• 4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
• 4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
• 2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
• 8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
• 2 колёсные опоры со стопорами и 2 без них;
• 4 уголка 30×30 для пояса жёсткости.

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны.

В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰.

При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы.

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа.

Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице.

При необходимости размещения крупногабаритных деталей экран снимается.

Защитный экран не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов

Колеса и ручка для перемещения

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте.

При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками.

Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Колёсики потребуются для мобильного стола, если планируется часто его перемещать

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

Виды

Разновидностей сварочных столов существует огромное множество. Наиболее распространенные можно сгруппировать по следующим видам.

• Простые столы, которые применяются в домашних условиях. Они выполнены с жестко закрепленной столешницей. Обычно на них свариваются относительно небольшие детали.
• Поворотные и вращающиеся сварочные столы. Здесь привод может быть как ручным, так и механизированным. Свариваются на таких столах более массивные детали.
• Универсальные или профессиональные сварочные столы, полностью механизированные, находящиеся в одной цепочке с другим оборудованием. В данной категории особенно выделяются сборочно-сварочные столы.

Более подробно о видах сварочных постов можно узнать в статье «Сварочные столы: виды».

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

• воздействию высокой температуры;
• опасности от разлёта брызг расплавленного металла;
• высокоинтенсивному ультрафиолетовому облучению;
• возможности поражения электротоком;
• риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

  Аргоновая сварка для начинающих: технология, оборудование

• помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
• приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
• в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
• недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
• запрещена работа с неприспособленных опор;
• детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
• при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

( 2 оценки, среднее 4.5 из 5 )
